Опора ПУБ-2

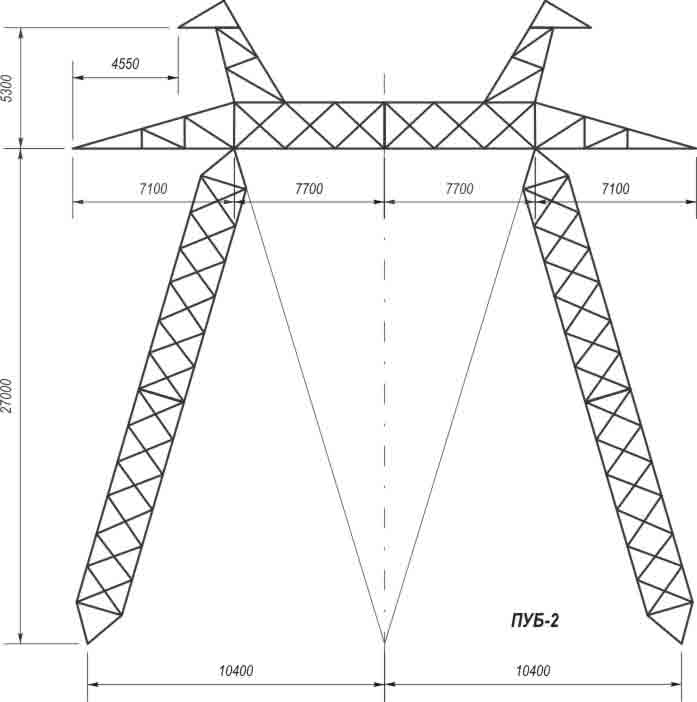

Стальная промежуточная опора ПУБ-2 предназначена для прямых участков одноцепных ВЛ класса 500 кВ и разработана по типовому проекту 3.407-106 (3539тм-т2). Широкая расстановка стоек — ширина базы 20,8 м — обеспечивает поперечную жёсткость конструкции и устойчивость к сдвигу при боковом ветровом давлении без применения массивных ферменных поясов.

Общая высота опоры — 32,3 м, уровень крепления траверс — 27 м. Одноцепная схема подвески провода марки 3хАnС400/51 соответствует классу напряжения и обеспечивает нормируемые воздушные промежутки между фазами. Грозозащита ВЛ организована посредством тросов AnC70/72 и AnC95/141, подвешиваемых над траверсой.

Промежуточные опоры серии ПУБ воспринимают суммарную ветровую нагрузку на стойку и пролётный участок проводов, а также вертикальную нагрузку от веса проводников, гирлянд изоляторов и обледенения в расчётном районе по гололёду. Продольное тяжение в расчётной нормальной схеме не учитывается — обрыв провода компенсируется соседними анкерными секциями.

Масса металлических элементов по КМ: 9 442 кг без цинка, 9 725 кг в оцинкованном исполнении. Относительно небольшая металлоёмкость обусловлена эффективным использованием широкой базы для обеспечения устойчивости без увеличения сечений поясов.

ПУБ-2 применяется на магистральных ВЛ 500 кВ совместно с анкерными и анкерно-угловыми опорами. Горячее цинкование металлоконструкции обеспечивает долговременную эксплуатацию без плановой окраски в первые десятилетия службы объекта в различных ветровых районах.
