Промежуточная стальная опора ВЛ 330 кВ, марка П330н-1т+6.0 (II-III). Высота 46,2 м, масса 11058 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
46,2 м — максимальная высота промежуточных опор группы П330н-1, и достигается она сочетанием надставки 6 м с тросостойкой. Опора П330н-1т+6.0 (II-III) имеет отметку нижней траверсы 31 м и размер основания 6,16 м; рабочие чертежи 7.330.01-КМ.
При такой высоте промежуточная опора перекрывает большинство пересечений на трассе без перехода к специальным переходным конструкциям, а грозозащитный трос, вынесенный на тросостойку, обеспечивает защиту расщеплённых фаз с нормируемым защитным углом.
Масса металлоконструкции — 10 470 кг по чертежу КМ и 11 058 кг с горячим цинкованием. Относительно базового габарита с тросостойкой (П330н-1т (II-III), 40,2 м, 9036 кг) прирост составляет 2022 кг; относительно П330н-1+6.0 (II-III) без тросостойки — 449 кг.
Опора промежуточная, одноцепная, для ВЛ 330 кВ, исполнение для II–III ветровых районов; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV. Цинковое покрытие весит 588 кг.
На высоте свыше сорока пяти метров вероятность прямого удара молнии в конструкцию возрастает вместе с высотой, поэтому вынос троса на тросостойку в таком габарите особенно оправдан.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой на отправочные марки и монтируется секциями с наращиванием ствола.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-1т+6.0 (II-III) — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

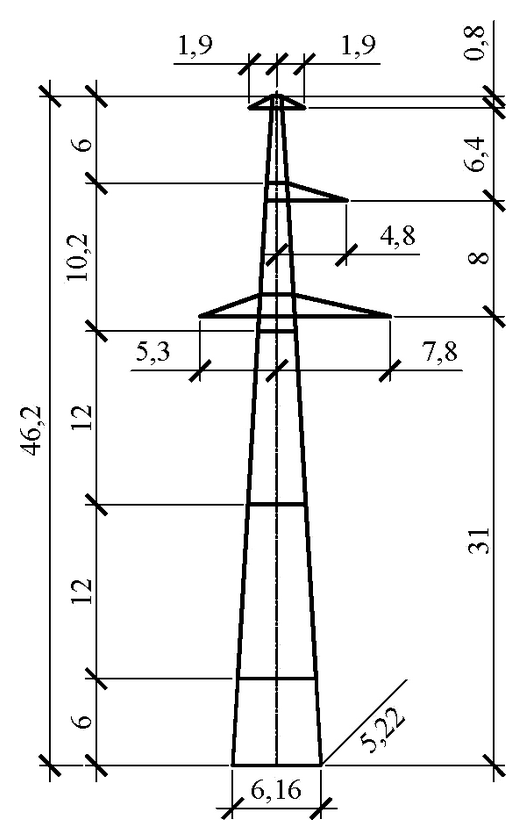

Полная высота — 46,2 м, отметка нижней траверсы — 31 м, размер основания — 6,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10470 кг без покрытия и 11058 кг с горячим цинкованием. На цинковый слой приходится 588 кг.
Опора П330н-1т+6.0 (II-III) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV. Возможно изготовление по индивидуальным чертежам КМД.
