Промежуточная стальная опора ВЛ 330 кВ, марка П330н-1т (II-III). Высота 40,2 м, масса 9036 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Буква «т» в шифре П330н-1т (II-III) указывает на исполнение с тросостойкой — узлом, вынесенным над оголовком для крепления грозозащитного троса. Общая высота конструкции составляет 40,2 м против 38 м у базовой П330н-1 (II-III), при неизменных отметке нижней траверсы 25 м и размере основания 5,46 м: прибавка в 2,2 м приходится целиком на верхнюю часть ствола.
Смысл тросостойки — в геометрии молниезащиты. Чем выше поднят трос относительно крайних проводов, тем меньше защитный угол и тем надёжнее фазы прикрыты от прямых ударов молнии. Для ВЛ 330 кВ с расщеплёнными фазами, разнесёнными по ширине подвески, этот запас особенно ценен.
Масса металлоконструкции — 8560 кг по чертежу КМ и 9036 кг с горячим цинкованием. Относительно базового исполнения прибавка составляет 448 кг: это масса самой тросостойки вместе с усилением верхней секции, воспринимающей дополнительный момент от веса, гололёда, ветра и тяжения троса.
Опора промежуточная, одноцепная, для ВЛ 330 кВ, исполнение для II–III ветровых районов; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной, включая элементы самой тросостойки — узла, наименее доступного для последующего обслуживания.
В том же исполнении серия предлагает укороченную П330н-1т-6.0 (II-III) высотой 34,2 м и надставную П330н-1т+6.0 (II-III) высотой 46,2 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-1т (II-III) — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

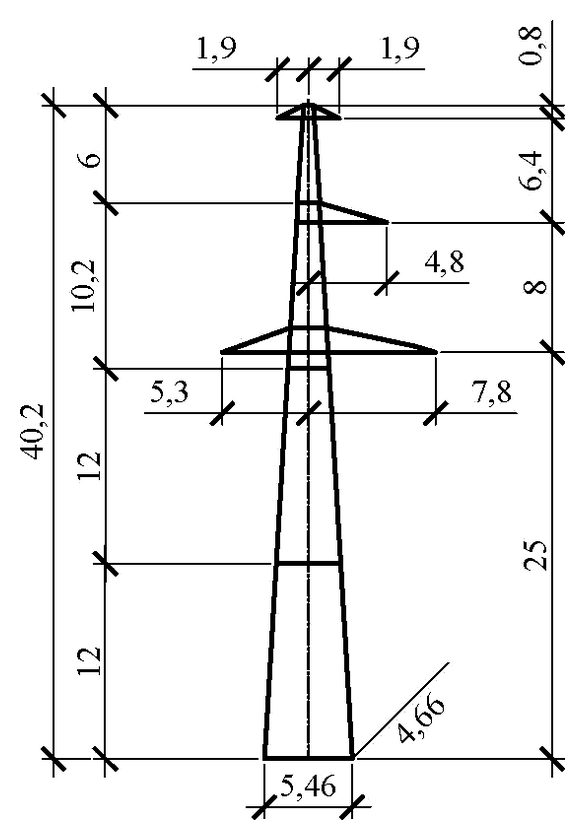

Полная высота — 40,2 м, отметка нижней траверсы — 25 м, размер основания — 5,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8560 кг без покрытия и 9036 кг с горячим цинкованием. На цинковый слой приходится 476 кг.
Опора П330н-1т (II-III) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
