Промежуточная стальная опора ВЛ 330 кВ, марка П330н-1пг+6.0. Высота 46,2 м, масса 11305 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора П330н-1пг+6.0 — надставное исполнение промежуточной конструкции 330 кВ с верхней частью ствола типа «пг», рассчитанное на IV ветровой район. Общая высота 46,2 м, отметка нижней траверсы 31 м, размер основания 6,16 м; рабочие чертежи 7.330.01-КМ.
Масса металлоконструкции по чертежу КМ — 10 821 кг, с горячим цинкованием — 11 305 кг. Против исполнения для II–III ветровых районов того же габарита прибавка составляет 341 кг, а относительно П330н-1+6.0 (IV) базового исполнения — 355 кг.
Это вторая по металлоёмкости конструкция группы П330н-1 — тяжелее неё только П330н-1т+6.0 (IV) массой 11 399 кг. Оба исполнения имеют одинаковую строительную высоту 46,2 м и различаются лишь компоновкой узла подвески грозозащитного троса.
Опора промежуточная, одноцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV. Цинковое покрытие весит 484 кг.
При высоте свыше сорока шести метров ветровое давление на решётчатый ствол даёт заметную долю расчётного момента в заделке, поэтому исполнение для IV ветрового района требует усиления элементов по всей высоте конструкции.
ООО «ЭнергоПромКонструкция» изготавливает опоры серии П330н из горячекатаного проката по чертежам КМ и КМД, с горячим цинкованием, комплектной поставкой метизов и ведомостями металла.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-1пг+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

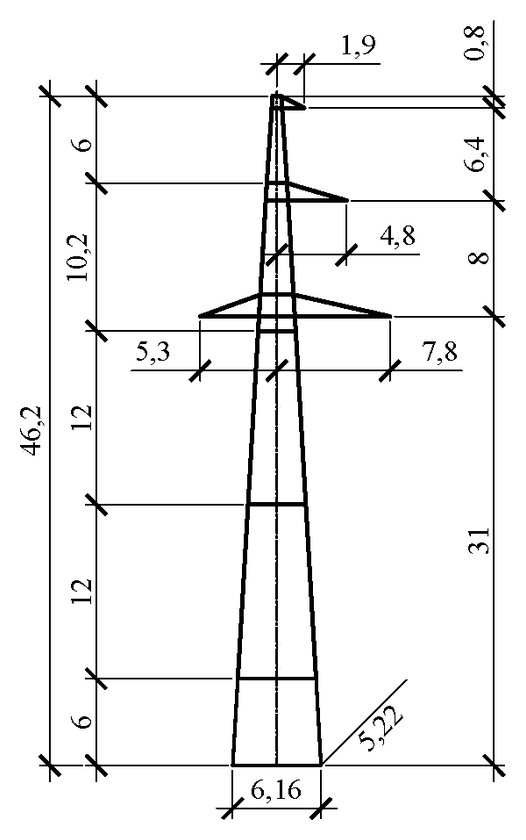

Полная высота — 46,2 м, отметка нижней траверсы — 31 м, размер основания — 6,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10821 кг без покрытия и 11305 кг с горячим цинкованием. На цинковый слой приходится 484 кг.
Опора П330н-1пг+6.0 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV. Возможно изготовление по индивидуальным чертежам КМД.
