Промежуточная стальная опора ВЛ 330 кВ, марка П330н-1пг (IV). Высота 40,2 м, масса 9197 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора П330н-1пг (IV) — исполнение промежуточной конструкции 330 кВ с верхней частью ствола типа «пг», рассчитанное на IV ветровой район. Общая высота 40,2 м, отметка нижней траверсы 25 м, размер основания 5,46 м; рабочие чертежи 7.330.01-КМ.
Масса металлоконструкции по чертежу КМ — 8797 кг, с горячим цинкованием — 9197 кг. Против исполнения для II–III районов того же габарита прибавка составляет 244 кг, а относительно базовой П330н-1 (IV) — 366 кг.
Такая регулярность характерна для унифицированной серии. Все изменения разделены по независимым осям: габарит по высоте, ветровой район и схема подвески грозозащитного троса. Проектировщик выбирает по каждой оси отдельно, а свойства комбинации предсказуемы заранее.
Опора промежуточная, одноцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV. Цинковое покрытие весит 400 кг.
Для класса 330 кВ фазы выполняются расщеплёнными — по два провода в фазе, что снижает потери на корону и уровень радиопомех. Соответственно растут вес пролёта и площадь, воспринимающая ветер, — в IV ветровом районе оба фактора работают на утяжеление конструкции одновременно.
Высотный ряд исполнения — П330н-1пг-6.0 (IV) высотой 34,2 м, П330н-1пг (IV) высотой 40,2 м и П330н-1пг+6.0 высотой 46,2 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-1пг (IV) — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

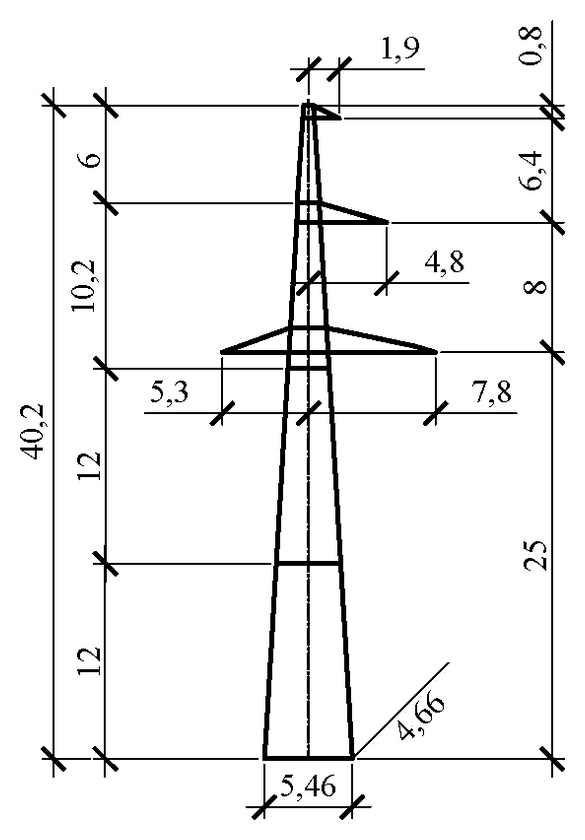

Полная высота — 40,2 м, отметка нижней траверсы — 25 м, размер основания — 5,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8797 кг без покрытия и 9197 кг с горячим цинкованием. На цинковый слой приходится 400 кг.
Опора П330н-1пг (IV) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
