Промежуточная стальная опора ВЛ 330 кВ, марка П330н-1+6.0 (II-III). Высота 44 м, масса 10609 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Надставка 6 м поднимает промежуточную опору П330н-1 (II-III) с 38 до 44 м, а отметку нижней траверсы — с 25 до 31 м. Размер основания увеличивается с 5,46 до 6,16 м. Типоразмер П330н-1+6.0 (II-III) выполняется по рабочим чертежам 7.330.01-КМ.
Отметка подвеса нижнего провода 31 м позволяет промежуточной опоре перекрыть большинство пересечений на трассе: транспортные магистрали, действующие ВЛ более низкого класса напряжения, линии связи, понижения рельефа — без перехода к специальным переходным конструкциям.
Масса металлоконструкции по чертежу КМ — 10 042 кг, с горячим цинкованием — 10 609 кг. Относительно базового габарита прирост составляет 2021 кг, то есть почти четверть массы. Шесть метров высоты для промежуточной опоры 330 кВ — существенное удорожание, и применять надставные исполнения имеет смысл только там, где этого требует профиль трассы.
Опора промежуточная, одноцепная, для ВЛ 330 кВ, исполнение для II–III ветровых районов; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.
Цинковое покрытие массой 567 кг наносится погружением деталей в расплав и служит без возобновления весь эксплуатационный период линии. Конструкция решётчатая, из стального уголка, все соединения болтовые.
В серии предусмотрены также базовый типоразмер П330н-1 (II-III) высотой 38 м и укороченный П330н-1-6.0 (II-III) высотой 32 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-1+6.0 (II-III) — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

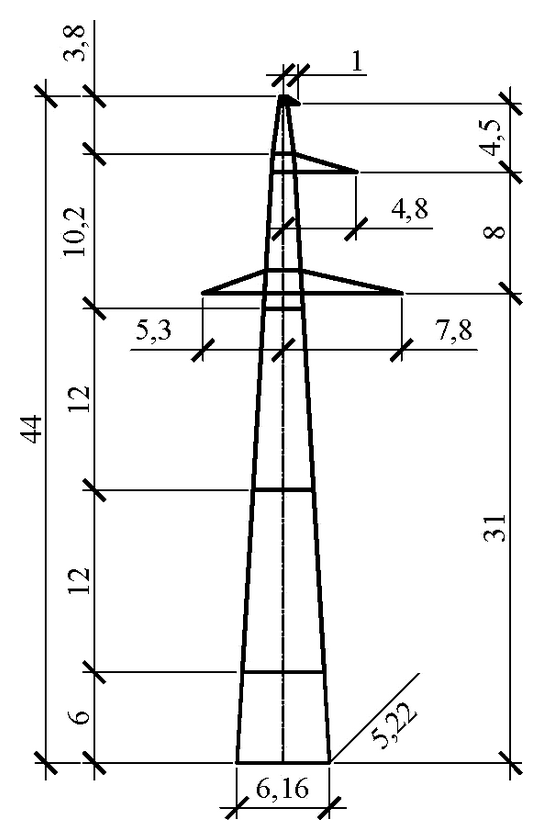

Полная высота — 44 м, отметка нижней траверсы — 31 м, размер основания — 6,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10042 кг без покрытия и 10609 кг с горячим цинкованием. На цинковый слой приходится 567 кг.
Опора П330н-1+6.0 (II-III) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
