Опора ЦП25П

На прямых участках высоковольтной линии 330 кВ опора ЦП25П является основным несущим элементом одноцепной схемы. Конструкция выполнена по типовому проекту 3852тм-т3 и предназначена для восприятия вертикальных нагрузок от веса проводов и грозозащитного троса, а также поперечных ветровых нагрузок в пролёте. Промежуточный тип исключает воздействие тяжения проводов на стойку, что позволяет оптимизировать сечения несущих элементов и снизить металлоёмкость конструкции по сравнению с анкерно-угловыми типами.

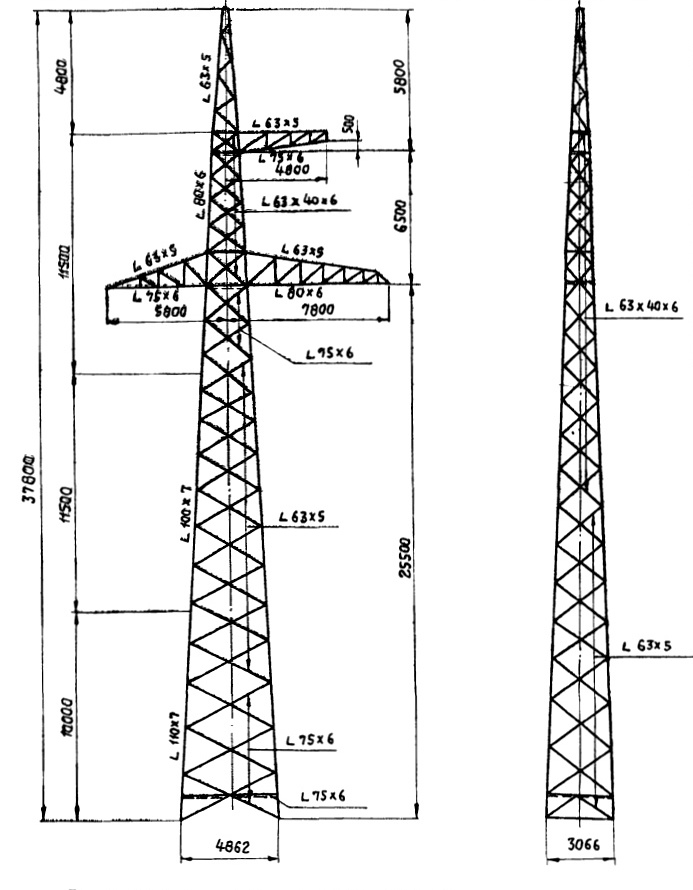

Общая высота опоры ЦП25П составляет 37,8 м, высота установки нижней траверсы — 25,5 м. Такая отметка обеспечивает нормативный электрический габарит для класса напряжения 330 кВ при стандартных пролётах и расчётных провесах провода. Ширина базы фундамента 4,9×3,1 м создаёт достаточный опорный контур для восприятия опрокидывающего момента от ветровых нагрузок на ствол и провода. Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия — 5 593 кг; после горячего цинкования масса возрастает до 5 812 кг, что учитывается при выборе монтажного крана.

Применение горячего цинкования обеспечивает долговременную защиту стали в районах с повышенной влажностью, морским или промышленным воздухом без нанесения дополнительного лакокрасочного покрытия. Цинковый слой, получаемый погружением в расплав по ГОСТ 9.307, имеет прочное сцепление с основным металлом и сохраняет защитные свойства в течение всего нормативного срока службы ВЛ.

Опора ЦП25П изготавливается из прокатного уголка и листовых элементов заводской сборки, поставляется комплектом разборных промаркированных секций для монтажа в полевых условиях. Болтовые соединения всех узлов исключают применение сварки непосредственно на трассе, что упрощает входной контроль качества и позволяет вести работы в любое время года. Одноцепная схема снижает суммарную нагрузку на стойку и упрощает техническое обслуживание трассы. Соответствие типовому проекту 3852тм-т3 сокращает трудоёмкость проектной документации при строительстве новых и реконструкции существующих ВЛ 330 кВ.
