Опора ЦП25

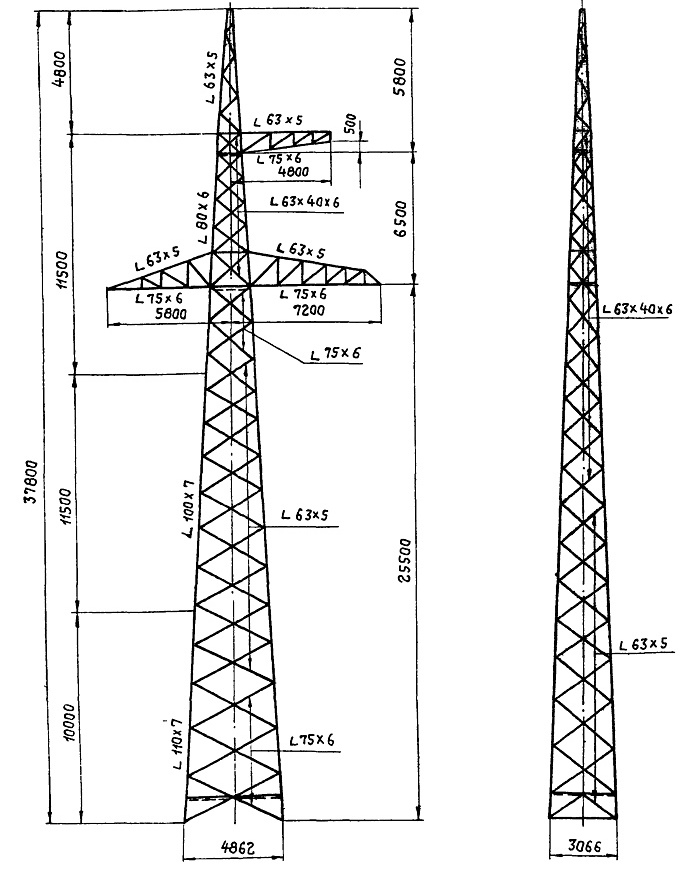

Одноцепная промежуточная опора ЦП25 разработана для воздушных линий электропередачи напряжением 330 кВ и выполнена по типовому проекту 3852тм-т3. Строительная высота — 37,8 м при уровне траверсы 25,5 м, прямоугольная база — 4,9×3,1 м. Масса металлоконструкции: 5 549 кг без горячего цинкования и 5 766 кг с цинковым покрытием. Класс напряжения 330 кВ накладывает повышенные требования к межфазным расстояниям и длинам поддерживающих гирлянд, что влияет на расстановку проводов по траверсе и суммарные вертикальные нагрузки на конструкцию.

Сравнительно высокая масса ЦП25 — 5 549 кг — существенно превышает массу ЦП22 того же класса напряжения 330 кВ (1 796 кг). При схожих строительных высотах такое соотношение указывает на принципиально различные конструктивные решения в рамках одного типового проекта, ориентированные на разные климатические районы и расчётные условия нагружения. Усиленная конструкция ЦП25 рассчитана на более значительные ветровые нагрузки или гололёдные воздействия.

Промежуточный тип: расчётные нагрузки — ветровое давление на провода и корпус стойки, вертикальная нагрузка от весовых пролётов проводников в поддерживающих гирляндах. Тяжение проводов не передаётся на промежуточные опоры в нормальном эксплуатационном режиме. Конструкция применяется на прямолинейных участках трассы ВЛ 330 кВ без изменения направления линии. Для угловых и анкерных точек трассы 330 кВ используются специализированные анкерно-угловые опоры других типов.

Горячее цинкование всех металлических элементов обязательно для опор данного класса напряжения и обеспечивает защиту от атмосферной коррозии на весь расчётный срок службы ВЛ 330 кВ. В серии предусмотрена усиленная модификация ЦП25-2 с несколько большей массой (5 795/6 022 кг) для ещё более тяжёлых климатических районов применения, в том числе с повышенными расчётными скоростями ветра или значительной толщиной стенки гололёда. Обе модификации совместимы по болтовым соединениям и монтажным узлам.
