Опора ПВ220-5

Решётчатая металлоконструкция опоры ПВ220-5 с основанием 13,8 м обеспечивает устойчивость при ветровых и вертикальных нагрузках, характерных для промежуточных позиций одноцепных воздушных линий 220 кВ. Развитая база позволяет применять облегчённые фундаментные решения за счёт снижения удельной нагрузки на грунт от опрокидывающих усилий при сильном ветре.

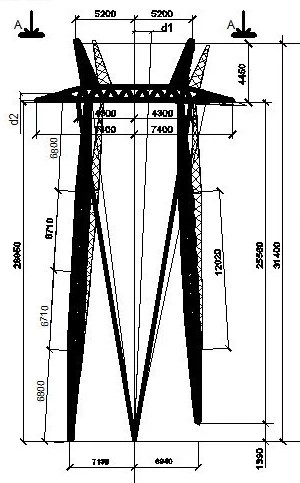

Опора выполнена по типовому проекту 7079тм-т12. Общая высота конструкции — 29,95 м, высота крепления проводов на траверсе — 25,5 м. Масса по чертежу КМ без антикоррозионного покрытия — 6027 кг; с горячим цинкованием — 6260 кг. Значительно большая металлоёмкость по сравнению с ПВ220-1 (3754 кг без цинка) объясняется иным конструктивным решением: ПВ220-5 — более тяжёлая и широкобазная конструкция, рассчитанная на повышенные нагрузки в рамках того же класса напряжения.

Совместимость с проводами в диапазоне от АС 240/32 до АС 400/51 обеспечивает гибкость при выборе сечения провода на стадии проектирования. Конкретная марка определяется расчётным током и допустимыми потерями на линии. Грозозащитный трос С70 (ТК-11) выполняет функцию молниезащиты и заземляется на каждой опоре.

Как промежуточная опора ВЛ 220 кВ, ПВ220-5 рассчитана на восприятие ветровых и вертикальных нагрузок без продольного тяжения проводов. На прямых участках трассы опора удерживает провода и трос в проектном положении, обеспечивая нормативный габарит и требуемый защитный угол молниетроса над фазными проводами.

Широкое основание 13,8 м обеспечивает стабильность конструкции даже при несимметричных нагрузках, возникающих при неравномерных гололёдных отложениях. Одноцепное исполнение и горячее цинкование всех металлических элементов — стандартные технические решения для современных ВЛ 220 кВ. Горячее цинкование гарантирует защиту от атмосферной коррозии в течение всего нормативного срока эксплуатации линии без дополнительных защитных покрытий.
