Опора ПВ220-1

Класс напряжения 220 кВ предъявляет повышенные требования к габаритам опор и к диапазону применимых проводов. Промежуточная опора ПВ220-1 разработана по типовому проекту 7079тм-т11 для одноцепных воздушных линий 220 кВ и обеспечивает подвеску проводов в широком диапазоне сечений — от АС 240/32 до АС 400/51, что охватывает наиболее распространённые марки для данного класса напряжения.

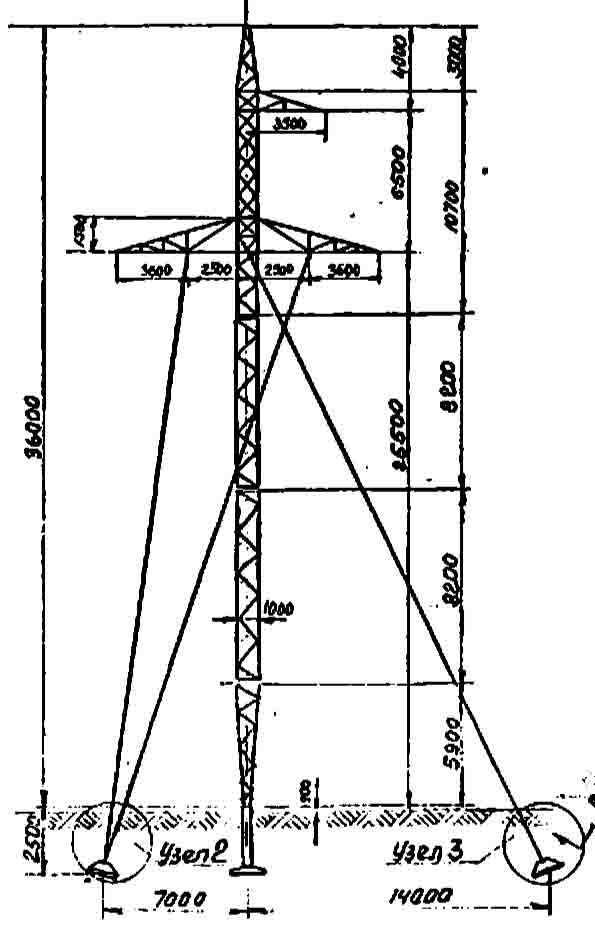

Общая высота конструкции — 36 м, высота траверсы — 25,5 м. Это существенно больше, чем у промежуточных опор 110 кВ того же проекта, что обусловлено нормативными требованиями к вертикальному и горизонтальному габаритам провода для ВЛ 220 кВ. Масса по чертежу КМ без антикоррозионного покрытия — 3754 кг, с горячим цинкованием — 3900 кг.

Диапазон применимых проводов — АС 240/32 — АС 400/51 — позволяет применять одну типовую конструкцию опоры при различных проектных мощностях передачи без специальных расчётов под нестандартный провод. Это упрощает проектирование и снижает затраты на комплектацию. Грозозащитный трос С70 (ТК-11) обеспечивает молниезащиту линии в соответствии с нормами ПУЭ для ВЛ 220 кВ.

Как промежуточная опора прямых участков ВЛ, ПВ220-1 воспринимает вертикальные нагрузки от веса проводов и гололёда, а также поперечные ветровые нагрузки. Продольное тяжение проводов не является расчётным усилием для этого типа — тяжение воспринимают анкерно-угловые опоры, устанавливаемые через нормируемые расстояния вдоль трассы.

Относительно небольшая масса 3900 кг (с цинком) для опоры 220 кВ объясняется одноцепной схемой и оптимизацией конструкции под минимальные нагрузки в пределах типового проекта. Горячее цинкование всех элементов обеспечивает защиту от коррозии без окраски на весь нормативный срок службы. Одноцепная компоновка упрощает эксплуатационный осмотр и контроль состояния изоляторов при техническом обслуживании линии.
