Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.1т-7.5. Высота 35,2 м, масса 7292 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
П220н-4.1т-7.5 — укороченное исполнение двухцепной промежуточной опоры 220 кВ с верхней частью ствола типа «т». Общая высота 35,2 м, отметка нижней траверсы 15 м, размер основания 4,43 м; рабочие чертежи 7.220.03-КМ3.
Масса металлоконструкции по чертежу КМ — 6963 кг, с горячим цинкованием — 7292 кг; цинковый слой весит 329 кг. Относительно П220н-4.1-7.5 базового исполнения конструкция тяжелее на 271 кг при меньшей на 1,3 м высоте — устойчивое для группы соотношение, не зависящее от габарита.
Укорочение на 7,5 м применяется на участках с повышенным рельефом, где нормативный габарит провода до земли обеспечивается при меньшей строительной высоте опоры. Относительно полноразмерной П220н-4.1т экономия достигает 1840 кг.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной с полным комплектом метизов.
Полный ряд исполнения — П220н-4.1т-7.5 (35,2 м), П220н-4.1т (42,7 м) и П220н-4.1т+6.0 (48,7 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.1т-7.5 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

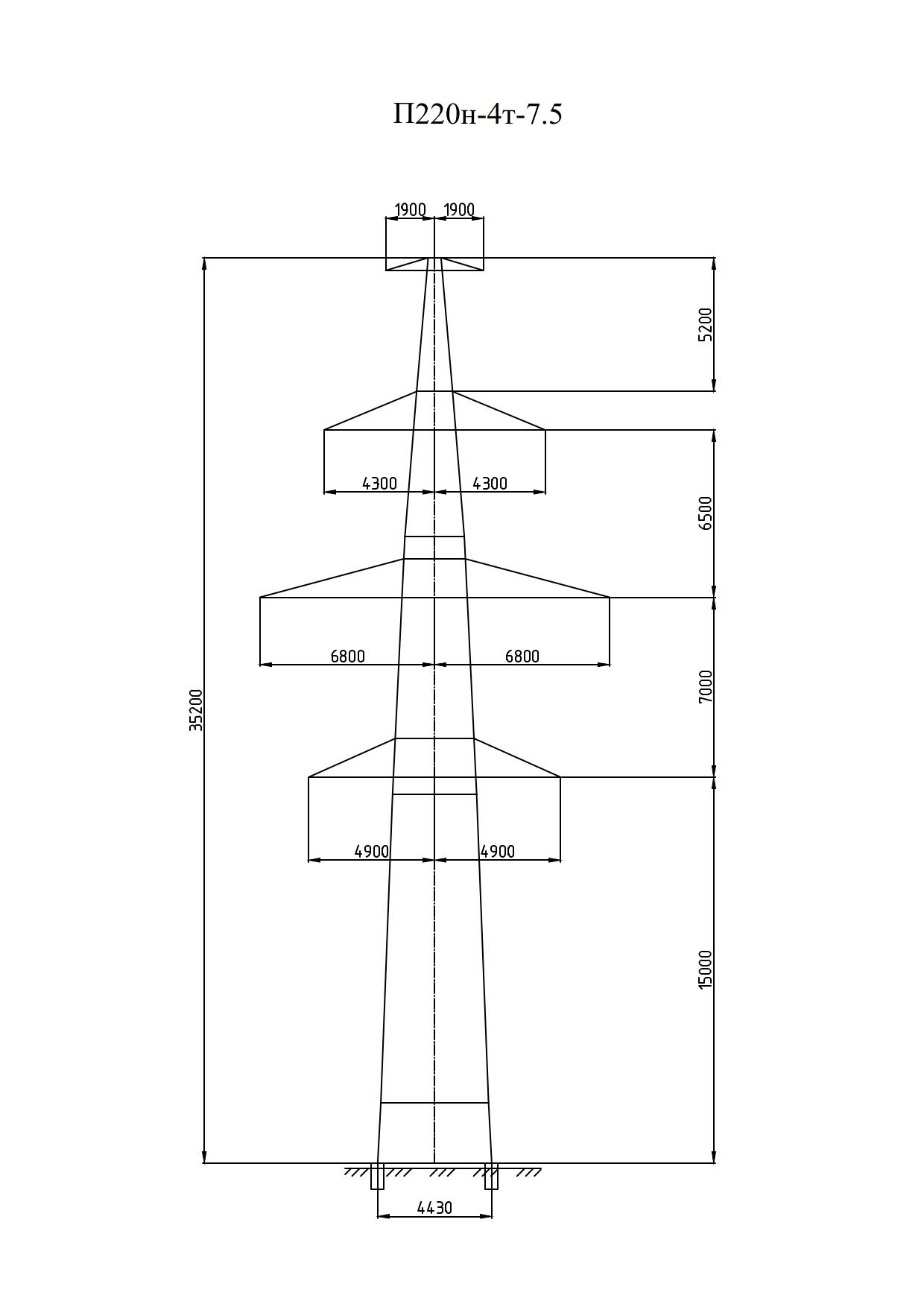

Полная высота — 35,2 м, отметка нижней траверсы — 15 м, размер основания — 4,43 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6963 кг без покрытия и 7292 кг с горячим цинкованием. На цинковый слой приходится 329 кг.
Опора П220н-4.1т-7.5 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
