Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.1-7.5. Высота 36,5 м, масса 7021 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
Индекс «-7.5» означает укорочение ствола на 7,5 м относительно базовой П220н-4.1: общая высота снижается с 44 до 36,5 м, отметка нижней траверсы — с 22,5 до 15 м, размер основания — с 5,2 до 4,43 м.
Экономия составляет 1840 кг — более пятой части массы конструкции: 7021 кг против 8861 кг с горячим цинкованием. Для двухцепных линий, где каждая опора и без того металлоёмка, применение укороченных исполнений на участках с повышенным рельефом даёт заметный эффект в масштабе всей трассы.
Принцип отбора прост: там, где земля «поднимается» навстречу проводу, нормативный габарит выдерживается при меньшей строительной высоте опоры. Ставить в такой точке полноразмерную конструкцию значило бы платить за металл, не участвующий в обеспечении габарита.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Масса металлоконструкции по чертежу КМ — 6702 кг, цинковое покрытие добавляет 319 кг. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
Совместное применение П220н-4.1-7.5, П220н-4.1 и П220н-4.1+6.0 на одной трассе позволяет оптимизировать расстановку опор по профилю линии без изменения марки провода, типа троса и принятых конструктивных решений.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.1-7.5 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

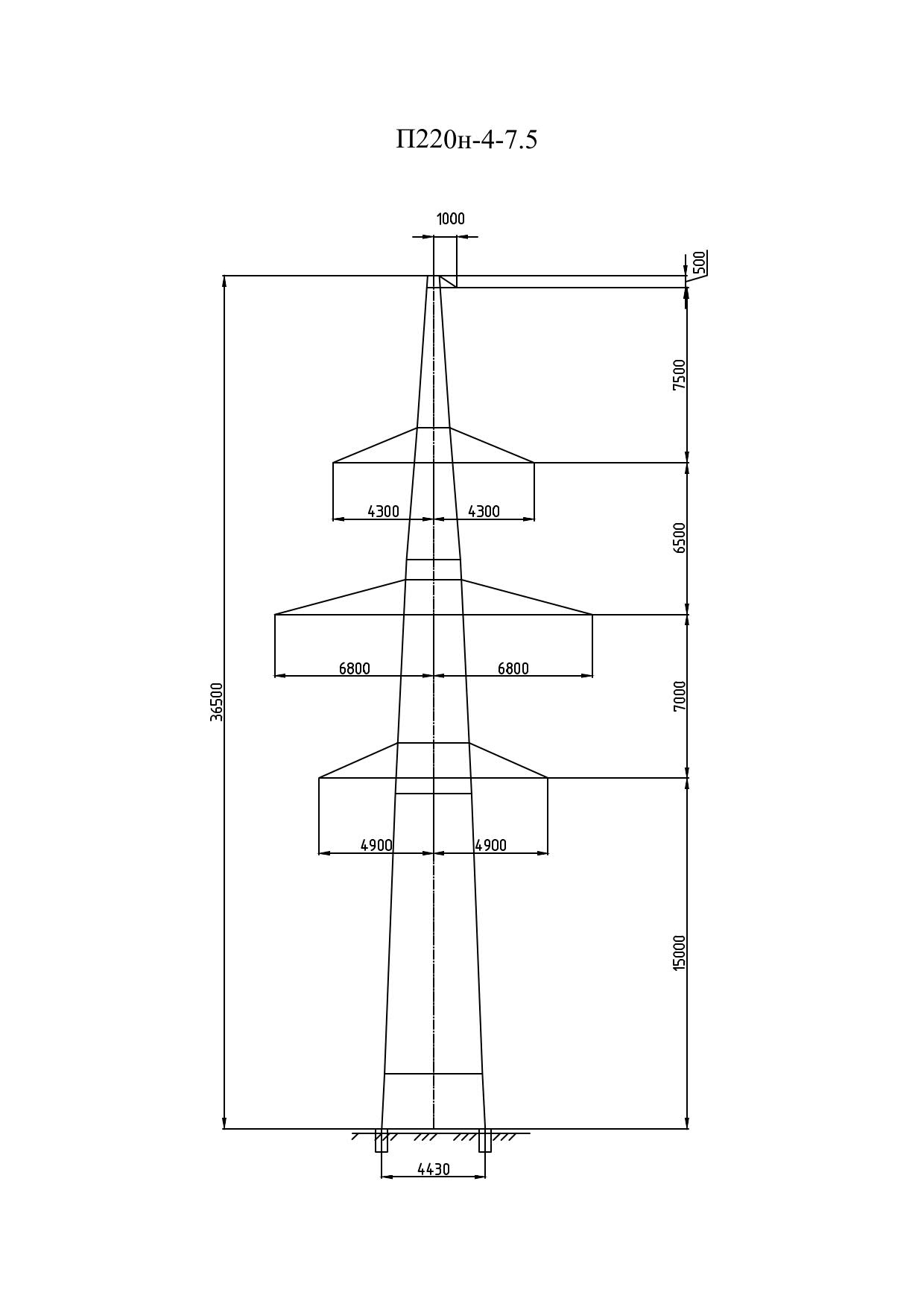

Полная высота — 36,5 м, отметка нижней траверсы — 15 м, размер основания — 4,43 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6702 кг без покрытия и 7021 кг с горячим цинкованием. На цинковый слой приходится 319 кг.
Опора П220н-4.1-7.5 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
