Опора ЦП27-2

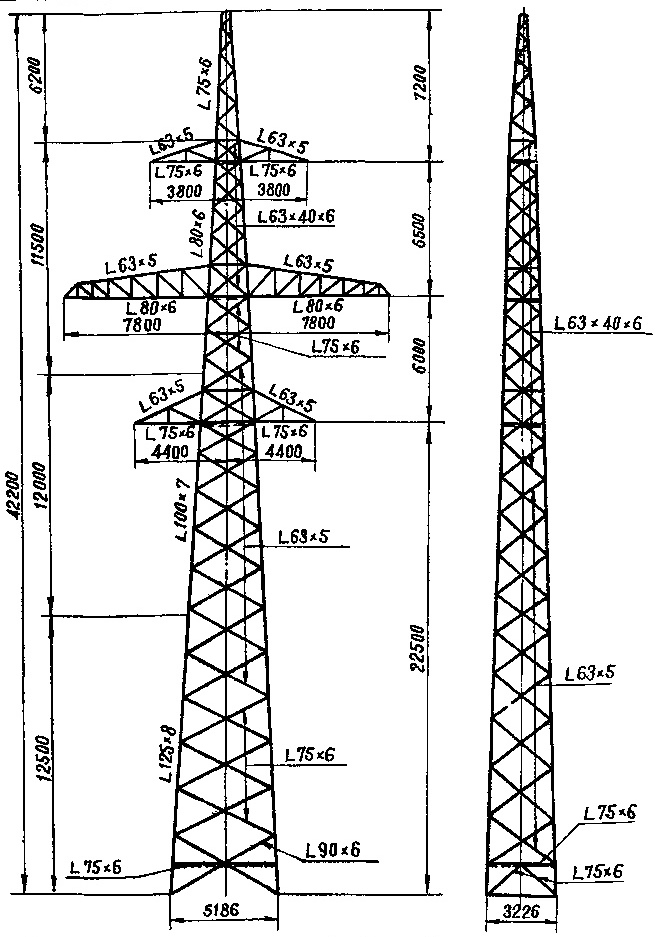

В серии промежуточных опор двухцепных ВЛ 220 кВ типового проекта 3852тм-т3 конструкция ЦП27-2 занимает позицию с наибольшей высотой в группе — 42,8 м. По сравнению с ЦП27 ствол удлинён ещё на 0,6 м, что расширяет диапазон применения при пересечении трассой территорий с высокоствольным лесом, при заходе линии на сложный рельеф или при увеличенных нормативных провесах провода в суровых климатических условиях.

Уровень нижней траверсы зафиксирован на отметке 22,5 м, что соответствует нормативным требованиям к электрическим расстояниям для класса 220 кВ. Широкая база 5,2×3,2 м обеспечивает момент устойчивости, достаточный для парусной нагрузки на высокий ствол при расчётных скоростях ветра. Масса конструкции без защитного покрытия — 7 304 кг, с горячим цинкованием — 7 589 кг. Разница в 285 кг учитывается при расчёте нагрузки на фундамент и выборе монтажного крана.

Как промежуточная опора, ЦП27-2 не рассчитана на восприятие продольных усилий от тяжения проводов: конструкция работает на вертикальные нагрузки от веса двух цепей и горизонтальные — от ветрового давления. Установка только на прямолинейных пролётах обязательна; на углах трассы и в анкерных секциях применяются конструкции иного типа, рассчитанные на тяжение проводов.

Все несущие элементы стойки защищены горячим цинкованием по ГОСТ 9.307 с толщиной покрытия не менее 85 мкм. Комплект поставки включает промаркированные стальные элементы, болты и гайки класса прочности, паспорт на металлоконструкцию. Монтаж ведётся методом наращивания секций без применения сварки на трассе. Типовая документация 3852тм-т3 обеспечивает соответствие требованиям нормативных документов для ВЛ 220 кВ. Срок службы опоры ЦП27-2 при плановом техническом обслуживании и своевременном контроле состояния болтовых соединений составляет не менее 50 лет эксплуатации в условиях ВЛ 220 кВ.
