Опора ЦП27

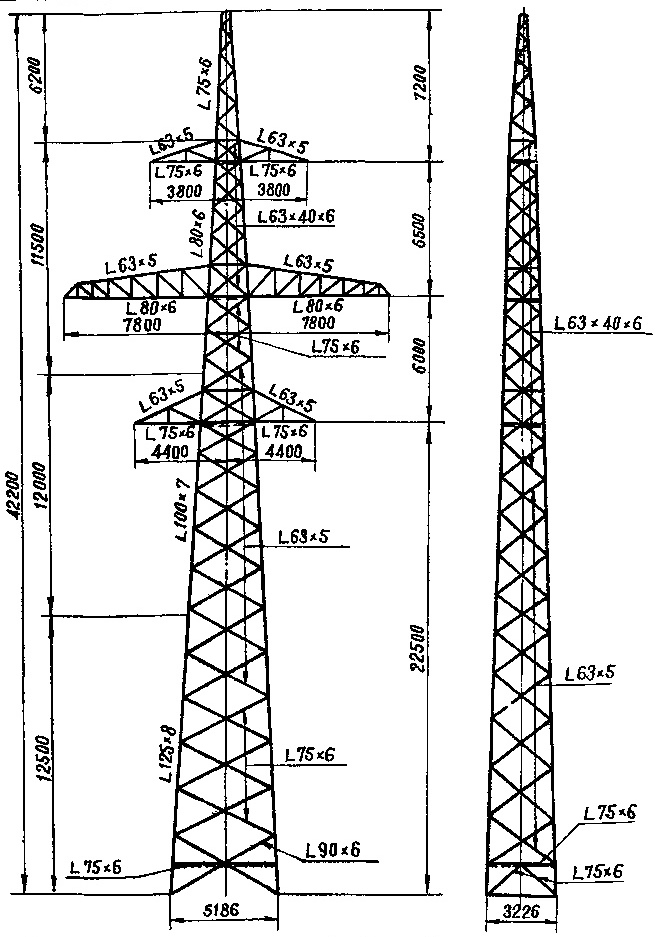

Когда рельеф диктует увеличенную высоту стойки, проектировщики обращаются к опоре ЦП27. При той же отметке нижней траверсы 22,5 м, что у ЦП26, общая высота конструкции достигает 42,2 м — за счёт удлинённой надземной части ствола. Это обеспечивает увеличенный нижний габарит провода при прохождении трассы над рельефными препятствиями, зелёными насаждениями или при пересечении инженерных коммуникаций, где стандартная высота стойки недостаточна.

Опора ЦП27 относится к промежуточному типу и предназначена для прямых участков двухцепных воздушных линий напряжением 220 кВ. На таких участках конструкция нагружена весом двух комплектов фазных проводов и грозозащитных тросов, а также ветровым давлением на провода в пролёте. Горизонтальные продольные нагрузки от тяжения проводов промежуточная стойка не воспринимает. Ширина базы — 5,2×3,2 м; такое основание обеспечивает устойчивость конструкции высотой 42,2 м в условиях расчётных ветровых нагрузок для данного типа.

Масса металлоконструкции без покрытия — 7 031 кг, с горячим цинкованием — 7 306 кг. Горячее цинкование по ГОСТ 9.307 обеспечивает коррозионную стойкость в условиях умеренного и холодного климата, а также в районах с интенсивной гололёдной нагрузкой, без нанесения дополнительного лакокрасочного покрытия на протяжении нормативного срока службы ВЛ 220 кВ.

Проект 3852тм-т3 содержит полный комплект рабочей документации: сборочные чертежи, ведомость элементов, схемы строповки и монтажа. Конструкция поставляется разобранными промаркированными элементами. Применение единой базы 5,2×3,2 м в пределах серии ЦП позволяет унифицировать фундаментные решения при строительстве длинных трасс с переменным рельефом, сокращая разнообразие типоразмеров закладных деталей и упрощая логистику материалов и оборудования на объекте строительства. Расчётный срок службы конструкции при нормальной эксплуатации — не менее 50 лет. Корректный выбор высоты стойки при проектировании исключает необходимость устройства защитных вырубок вдоль трассы.
