Опора ЦП26-2

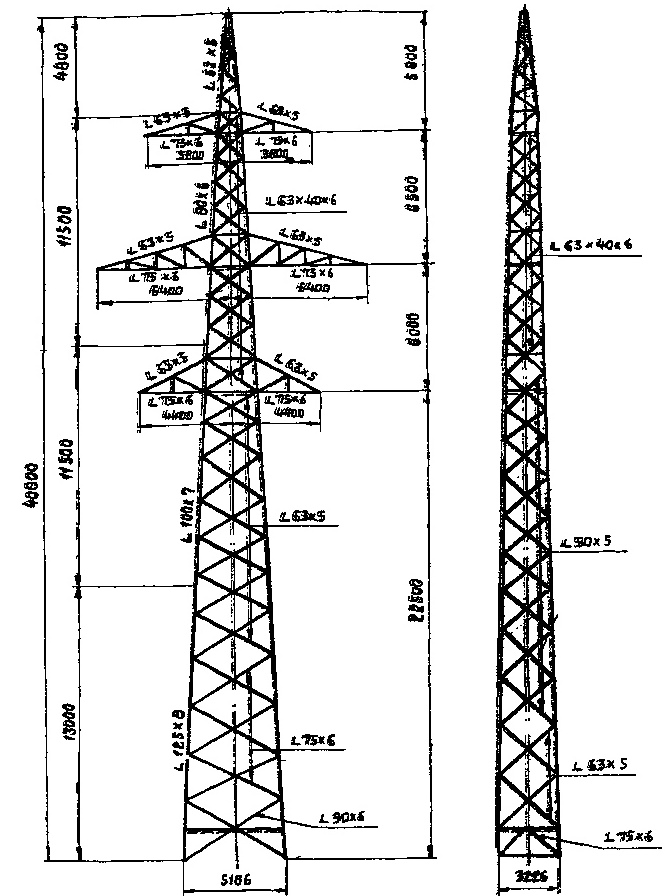

Модификация ЦП26-2 расширяет применение базовой двухцепной промежуточной опоры ЦП26 на участках трассы с повышенными требованиями к габариту провода. Высота конструкции составляет 40,9 м — на 0,1 м больше, чем у основного исполнения, — при сохранении той же отметки нижней траверсы 22,5 м. Такой подход обеспечивает унификацию траверсных узлов и армировки, изменяя лишь длину промежуточной секции ствола. Небольшое приращение высоты востребовано при пересечении лесных массивов или при заходе линии в населённый пункт.

База 5,2×3,2 м и решётчатая форма ствола формируют жёсткую пространственную систему, устойчивую к ветровым нагрузкам, направленным как поперёк, так и под углом к оси ВЛ. Симметричное расположение двух цепей уравновешивает поперечные нагрузки, снижая изгибающий момент в основании ствола. Масса металлоконструкции без антикоррозионного покрытия — 6 702 кг; после горячего цинкования масса составляет 6 964 кг. Эта величина используется при проектировании фундамента и расчёте нагрузки на монтажный кран.

Опора ЦП26-2 устанавливается исключительно на прямолинейных пролётах двухцепной ВЛ 220 кВ. Как промежуточная конструкция, она не рассчитана на восприятие продольного тяжения проводов; анкеровка трассы осуществляется отдельными анкерно-угловыми стойками через нормативные интервалы согласно проекту организации строительства.

Изготовление в соответствии с типовым проектом 3852тм-т3 исключает необходимость разработки индивидуальной рабочей документации при стандартных условиях прокладки. Горячее цинкование всех элементов выполняется по ГОСТ 9.307; сплошность и толщина покрытия контролируются при заводской приёмке. Болтовая сборка на объекте ведётся методом наращивания секций краном без применения сварки. Применение типовой документации ускоряет прохождение экспертизы и сокращает инженерные трудозатраты при проектировании ВЛ 220 кВ. Срок службы конструкции при плановом техническом обслуживании — не менее 50 лет. Опора ЛЭП ЦП26-2 соответствует требованиям нормативных документов по проектированию ВЛ 220 кВ.
