Опора ЦП24-2

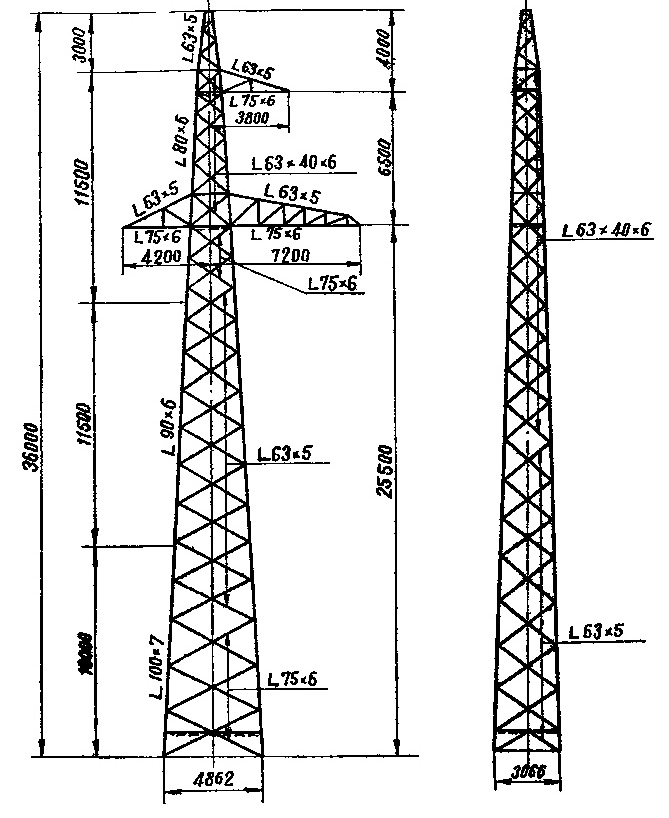

Опора ЦП24-2 — наиболее высокая в линейке промежуточных одноцепных конструкций 220 кВ данной серии. Строительная высота достигает 39,8 м при уровне траверсы 25,5 м, что означает 14,3 м от уровня земли до нижней точки крепления провода включая высоту тела стойки выше траверсы. Такой запас высоты обеспечивает нормативный вертикальный габарит даже при максимальной стреле провеса в жаркий летний период или при значительном гололёдном нагружении проводов в тяжёлых климатических районах.

Прямоугольная база 4,9×3,1 м сохраняется неизменной относительно ЦП24, однако увеличение строительной высоты от 36 до 39,8 м повышает плечо ветровой нагрузки и, соответственно, опрокидывающий момент. Это компенсируется усиленными поясными сечениями несущих элементов. Масса металлоконструкции: 5 585 кг без горячего цинкования и 5 803 кг с цинковым покрытием — максимальная среди промежуточных опор класса 220 кВ в данном типовом проекте. Прирост массы по сравнению с ЦП24 составляет около 451–468 кг и соответствует удлинённым нижним секциям ствола.

Промежуточный тип конструкции предполагает применение исключительно на прямолинейных участках трассы ВЛ 220 кВ. Тяжение проводов в расчётной схеме отсутствует. Конструкция рассчитывается на ветровое давление на провода и корпус, а также на вертикальные нагрузки от весовых пролётов проводников в поддерживающих гирляндах. Горячее цинкование металлоконструкции в полном объёме — стандартное требование для опор данного класса напряжения и гарантия долгосрочной защиты от коррозии.

Опора совместима с другими типоразмерами серии ЦП23–ЦП24 по болтовым узлам, унифицированным монтажным деталям и технологии монтажа. Сочетание ЦП24 и ЦП24-2 на одной линии позволяет оптимизировать расход металла в зависимости от требований к вертикальному габариту на каждом отдельном пролёте. Горячее цинкование выполняется на весь комплект элементов в заводских условиях, исключая операции окрашивания на монтажной площадке.
