Опора ЦП24

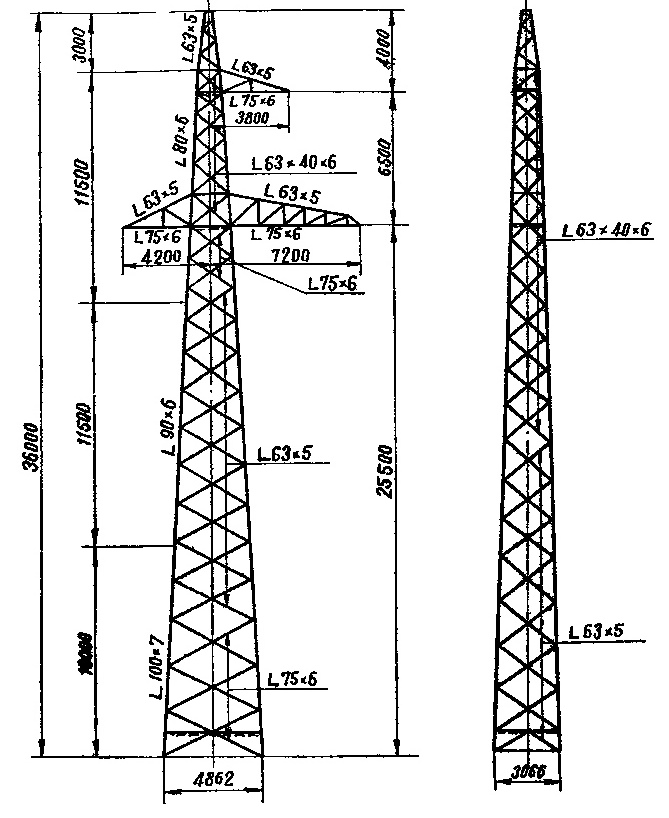

При внешне одинаковых с ЦП23 габаритных размерах — строительная высота 36 м, уровень траверсы 25,5 м, прямоугольная база 4,9×3,1 м, класс 220 кВ, одноцепная — опора ЦП24 имеет заметно большую массу: 5 134 кг без горячего цинкования и 5 335 кг с покрытием против 4 800/4 988 кг у ЦП23. Превышение около 334–347 кг при идентичной геометрии свидетельствует об усиленном сечении несущих элементов — поясов, раскосов или горизонтальных связей — при неизменном внешнем контуре конструкции.

Такое конструктивное усиление при неизменных размерах характерно для применения в более тяжёлых климатических условиях: в ветровых районах с повышенным нормативным давлением ветра или в районах с тяжёлым и особо тяжёлым гололёдом, где обледенение проводов резко увеличивает вертикальные нагрузки на конструкцию. Оба типа — ЦП23 и ЦП24 — реализованы в рамках одного типового проекта 3852тм-т3, что позволяет применять их на одной линии с единым комплектом унифицированных соединительных деталей и при необходимости выбирать нужный типоразмер в зависимости от расчётного климатического района каждого участка.

Как промежуточная одноцепная опора, ЦП24 работает на прямолинейных участках трассы ВЛ 220 кВ и воспринимает вертикальные нагрузки от весовых пролётов проводов, а также горизонтальное ветровое давление на провода и корпус. Тяжение проводов на промежуточные стойки не передаётся в нормальном режиме эксплуатации. Горячее цинкование всех металлических элементов обеспечивает антикоррозионную стойкость в широком диапазоне климатических условий без промежуточного ремонта покрытия.

Модификация ЦП24-2 аналогичной серии предусматривает дополнительное удлинение ствола до 39,8 м при сохранении прочих параметров, включая базу и геометрию траверсы. Совместимость по болтовым узлам упрощает смешанное применение ЦП24 и ЦП24-2 на одном объекте строительства. Выбор между двумя типоразмерами на каждой позиции определяется проектным расчётом вертикального габарита по нагревному режиму и условиям гололедообразования.
