Опора ЦП23-2

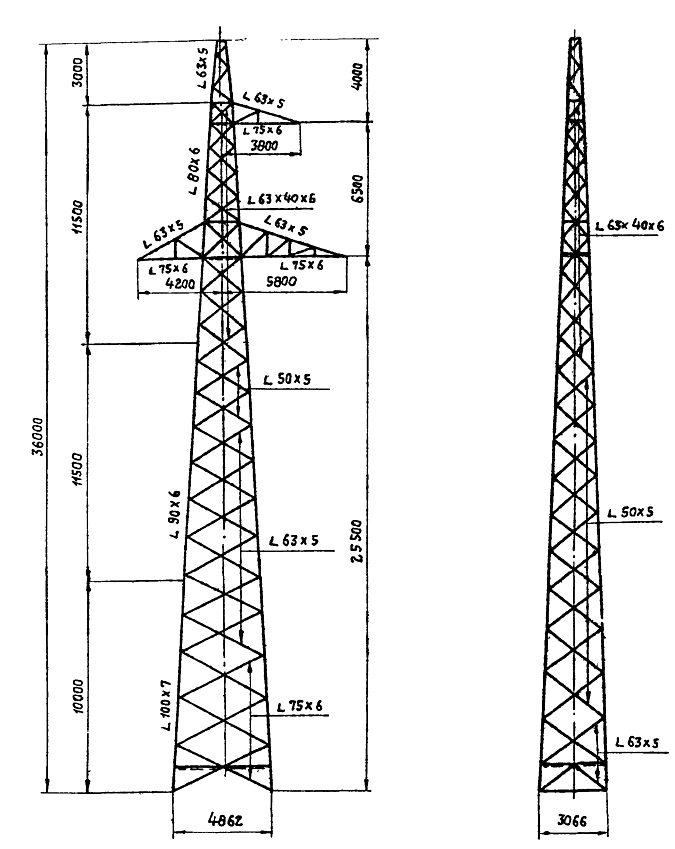

Модификация ЦП23-2 развивает линейку промежуточных одноцепных опор 220 кВ типового проекта 3852тм-т3, добавляя к базовой ЦП23 дополнительные 1,9 м строительной высоты: итоговая отметка составляет 37,9 м при неизменном уровне траверсы 25,5 м. Такое удлинение нижней части ствола сохраняет всю геометрию верхней части опоры — траверсу, расположение точек подвеса, межфазные расстояния — и изменяет только строительную высоту, тем самым обеспечивая увеличенный вертикальный габарит от нижнего провода до земли без переработки всей документации.

База 4,9×3,1 м и конструктивная схема остаются неизменными по сравнению с ЦП23, что подтверждает метод унифицированного наращивания секций в рамках типового проекта. Масса возрастает до 5 108 кг без горячего цинкования и 5 308 кг с покрытием — прирост около 308–320 кг по сравнению с ЦП23 обусловлен удлинёнными секциями ствола и усиленными поясными элементами, воспринимающими возросший изгибающий момент от ветровой нагрузки при большей эффективной высоте стойки.

Опора используется на прямолинейных участках ВЛ 220 кВ с повышенным требованием к строительной высоте — там, где ЦП23 не обеспечивает нормативный вертикальный габарит над препятствием в расчётном режиме максимальной стрелы провеса при высокой температуре или максимальном гололёде. Промежуточный тип: в нормальном режиме опора воспринимает ветровые нагрузки на провода и корпус, а также вертикальные усилия от весовых пролётов. Тяжение проводов не является расчётной нагрузкой для промежуточного типа.

Горячее цинкование всех металлических элементов стандартно для опор данного класса напряжения. Совместимость с ЦП23 по болтовым соединениям и унифицированным монтажным деталям позволяет применять оба типоразмера на одном объекте без смены технологии монтажа. Одноцепная схема означает размещение проводов одной цепи на траверсах стойки. Горячее цинкование выполняется по ГОСТ 9.307 и обеспечивает равномерную толщину покрытия на всех наружных и внутренних поверхностях элементов.
