Опора ЦП23

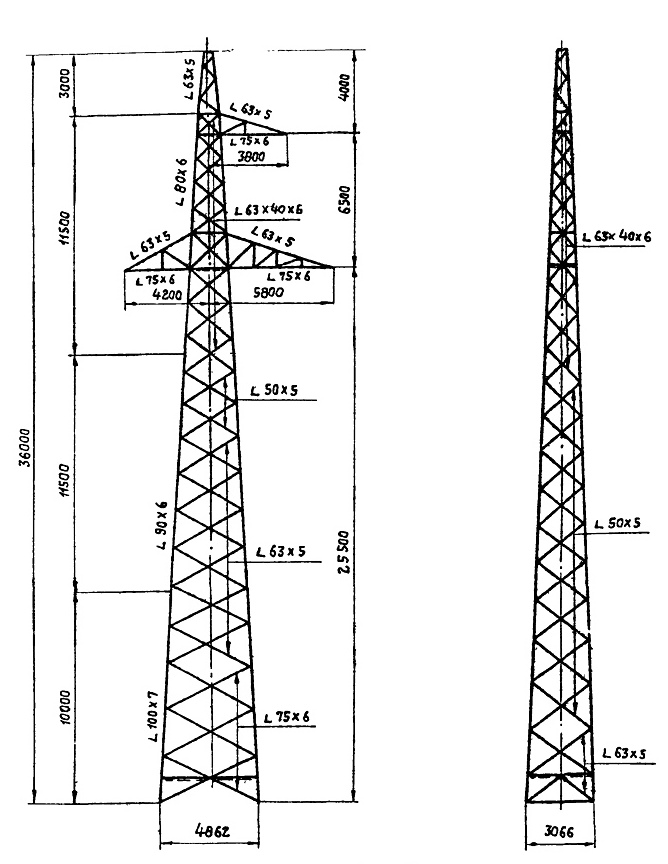

Опора ЦП23 представляет собой высокую одноцепную промежуточную конструкцию для воздушных линий 220 кВ в рамках типового проекта 3852тм-т3. При строительной высоте 36 м и уровне траверсы 25,5 м она применяется на участках трассы с повышенными требованиями к вертикальному габариту: при пересечении автомобильных и железных дорог, судоходных рек, магистральных линий связи, а также при прокладке через высокий кустарник или молодой лесной массив, где стандартная высота ЦП21 (29,8 м) недостаточна для обеспечения нормативного расстояния от нижнего провода до препятствия.

Прямоугольная база 4,9×3,1 м — симметричная в двух перпендикулярных направлениях — обеспечивает устойчивость при поперечном и продольном ветровом давлении на высокую стойку. Компактность основания по сравнению с базой 12,4 м у ЦП21 объясняется иной конструктивной схемой. Масса металлоконструкции: 4 800 кг без горячего цинкования и 4 988 кг с покрытием. Горячее цинкование всех элементов является стандартным и обязательным для опор ВЛ 220 кВ, создавая стойкую к механическим воздействиям антикоррозионную защиту.

Промежуточный тип ограничивает применение опоры прямолинейными участками трассы без изменения направления ВЛ. В нормальном режиме ЦП23 воспринимает вертикальные нагрузки от весовых пролётов проводов в поддерживающих гирляндах и горизонтальное ветровое давление на провода и корпус. Тяжение проводов на промежуточные стойки не передаётся. Для угловых и анкерных участков ВЛ 220 кВ применяются специализированные анкерно-угловые конструкции.

Повышенная строительная высота 36 м относительно ЦП21 (29,8 м) достигается за счёт удлинённых нижних секций ствола при сохранении геометрии траверсы и базы — стандартный приём унифицированного проектирования в рамках 3852тм-т3. В серии предусмотрена также модификация ЦП23-2 с дополнительным удлинением до 37,9 м и модификация ЦП24 с усиленными несущими элементами для более тяжёлых климатических условий.
