Опора 1П220-2Т-4.9

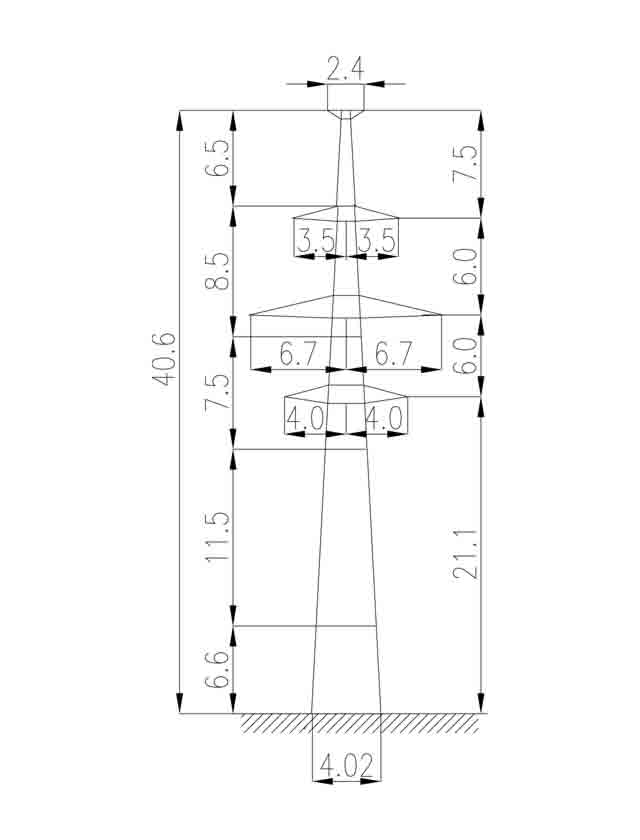

Модификация 1П220-2Т-4.9 занимает промежуточное положение в типоразмерном ряду опор серии 1П220 с тросостойкой: укороченная секция на 4,9 м снижает общую высоту до 40,6 м при сохранении уровня траверс 21,1 м. Ширина базы составляет 4,02 м. Такое сочетание параметров характерно для участков трассы ВЛ 220 кВ, где нормируемый вертикальный габарит обеспечивается без применения полноростной версии.

По типовому проекту 3.407.2-145 (12976тм-т1) данная опора является промежуточной двухцепной. Тросостойка (индекс «Т») выносит точку крепления грозозащитного троса С70 (ТК-11) выше верхней траверсы, обеспечивая угол защитного экранирования, соответствующий нормам ПУЭ для ВЛ 220 кВ.

Провода марки АС240/32 с сечением алюминиевой части 240 мм² и стального сердечника 32 мм² размещаются в двух цепях по три фазы. Такое сечение проводника обеспечивает передачу значительных мощностей по линии 220 кВ при нормируемых уровнях нагрева и потерь.

Масса металлоконструкции по КМ составляет 4854 кг без цинкования и 5043 кг в оцинкованном исполнении. Горячее цинкование защищает конструкцию от атмосферной коррозии на весь расчётный срок эксплуатации. Привес цинкового покрытия — около 4% от массы конструкции — практически не влияет на монтажные характеристики опоры.

Как промежуточная опора ВЛ 220 кВ, конструкция 1П220-2Т-4.9 воспринимает вертикальные нагрузки от собственного веса проводов, тросов и гололёдных отложений, а также поперечные горизонтальные нагрузки от давления ветра. Продольное тяжение проводов на промежуточную опору не передаётся. Расстановка таких опор в пролёте между анкерными точками определяется рабочим проектом конкретной воздушной линии.
