Опора ПВ110-3

Компактная ширина базы 2,8 м отличает опору ПВ110-3 от большинства промежуточных конструкций класса 110 кВ с расширенным основанием. Столь узкое основание минимизирует отвод земель под пятно застройки опоры, что особенно важно при прохождении трассы через сельскохозяйственные угодья или участки со стеснённым поперечным профилем. Небольшая площадь занятия грунта снижает компенсационные выплаты при строительстве и упрощает согласование трассы.

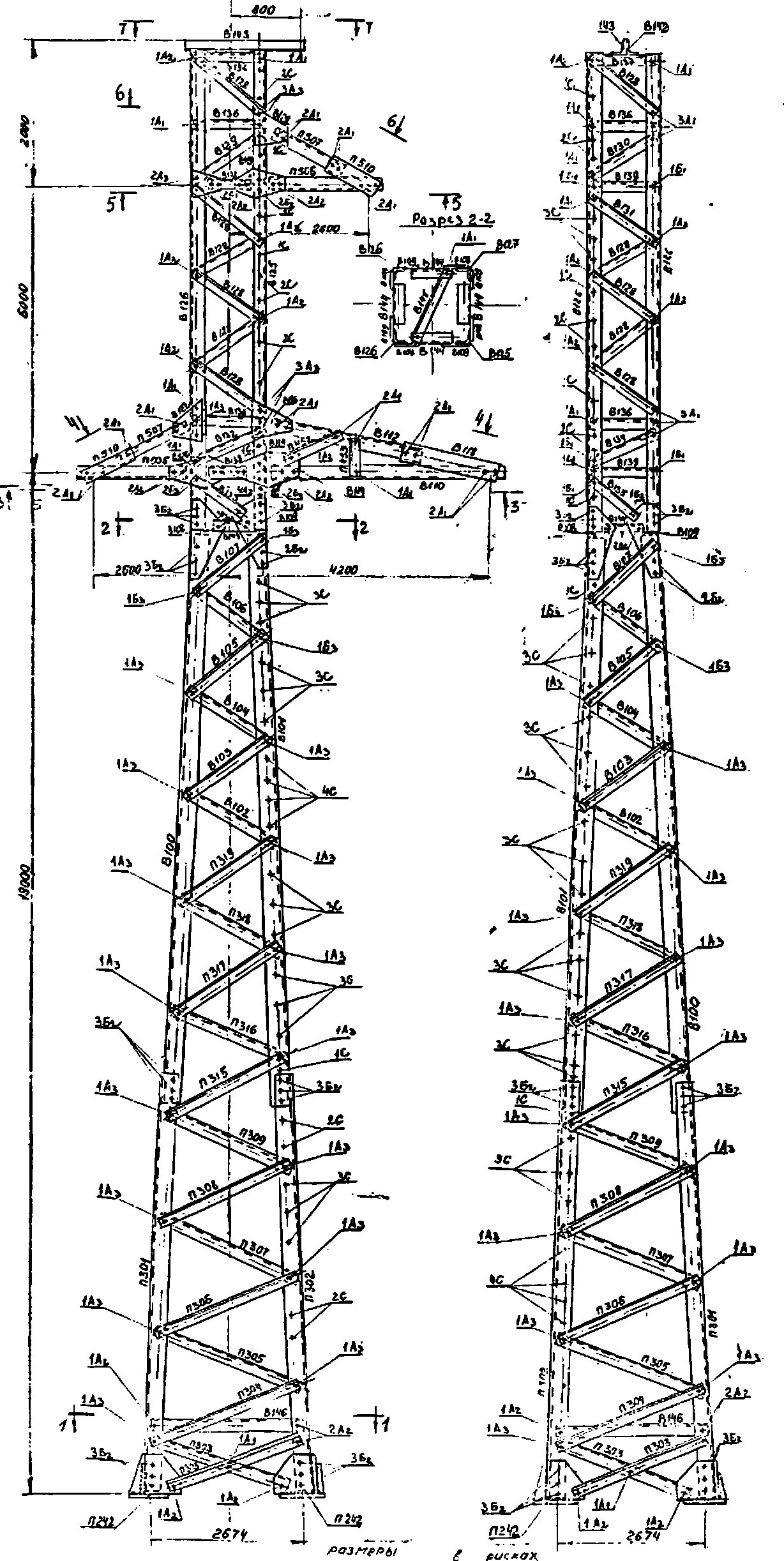

Опора выполнена по типовому проекту 7079тм-т11 для одноцепных воздушных линий напряжением 110 кВ. Общая высота конструкции — 27 м, высота крепления проводов на траверсе — 19 м. Масса по чертежу КМ без цинкового покрытия составляет 2763 кг, с горячим цинкованием — 2870 кг. Небольшая металлоёмкость в сочетании с классом напряжения 110 кВ делает эту опору одной из наиболее экономичных в типовом сегменте.

Как промежуточная опора прямых участков ВЛ 110 кВ, ПВ110-3 воспринимает вертикальные нагрузки от веса проводов и горизонтальные ветровые нагрузки. Продольное тяжение проводов не является расчётным усилием для промежуточного типа — оно воспринимается анкерными или концевыми опорами, расположенными через заданные интервалы вдоль трассы линии.

Одноцепное исполнение предусматривает подвеску одного комплекта трёхфазных проводов. Это упрощает конструкцию траверсы и снижает ветровую нагрузку на ствол. Относительно небольшая высота 27 м (при высоте траверсы 19 м) типична для линий 110 кВ, где требования к нормативному габариту провода над препятствиями ниже, чем на линиях 220–500 кВ.

Горячее цинкование всех стальных элементов обеспечивает антикоррозионную защиту без дополнительных лакокрасочных покрытий. Для опор класса напряжения 110 кВ это стандартное решение, применяемое как при строительстве новых линий, так и при реконструкции действующих. Типовой проект 7079тм-т11 регламентирует все узловые соединения и геометрию конструкции, обеспечивая взаимозаменяемость секций в пределах серии и унификацию складских запасов.
