Опора 4П110

Четырёхцепная промежуточная опора ЛЭП 4П110 — специализированная конструкция для уплотнённых энергетических коридоров напряжением 110 кВ. Размещение четырёх независимых цепей на одной стальной опоре кардинально сокращает количество сооружений на трассе и ширину полосы постоянного землеотвода по сравнению с четырьмя раздельными одноцепными линиями. Такое решение особенно востребовано при параллельной прокладке множества питающих линий в едином коридоре, вблизи крупных подстанций или в пределах городской черты.

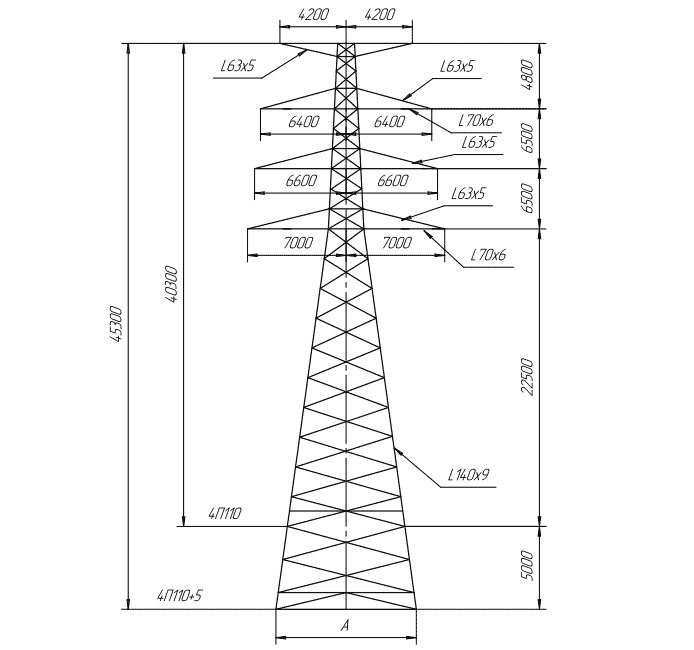

Общая высота конструкции составляет 40,3 м при высоте траверсы 22,5 м. Четыре цепи симметрично расположены на траверсах: нормативные расстояния между фазами смежных цепей, расстояния от провода до тела опоры обеспечены конструктивно в соответствии с требованиями ПУЭ к ВЛ 110 кВ. Значительная высота по сравнению с одно- и двухцепными опорами 110 кВ обусловлена необходимостью разнести по вертикали четыре яруса проводов.

Расчётные провода — АС 120/19 и АС 150/24 с различными токовыми нагрузками. Грозозащитный трос принят по ГОСТ 27772-88, RST37-3 или DIN 17100-80 (ФРГ) — нормативный диапазон охватывает как отечественные, так и зарубежные материалы, применяемые в ходе реконструкций и нового строительства.

Масса металлоконструкции составляет 8 760 кг без горячего цинкования и 9 122 кг с цинкованием. Значительная масса обусловлена необходимостью обеспечить жёсткость конструкции при суммарной парусности четырёх цепей. Как промежуточная опора, 4П110 воспринимает вертикальные нагрузки от четырёх пролётных пакетов проводов и горизонтальное ветровое давление; тяжение в нормальном режиме передаётся анкерным опорам секций.

Горячее цинкование всех элементов обеспечивает антикоррозионную стойкость без периодического окрашивания. Болтовая сборка из транспортных марок заводской готовности. Опора соответствует требованиям ПУЭ к промежуточным опорам ВЛ 110 кВ по механической прочности и нормативным габаритам до токоведущих частей. Четырёхцепное решение является экономически эффективным при сооружении питающих линий к крупным узловым подстанциям, где несколько параллельных ВЛ 110 кВ проходят в едином коридоре. Конструкция соответствует нормативным требованиям к промежуточным опорам ВЛ 110 кВ по механической прочности и нормативным изоляционным расстояниям между цепями.
