Опора УСМ-17

Анкерно-угловая опора УСМ-17 предназначена для одноцепных воздушных линий электропередачи напряжением 500 кВ и выполнена по типовому проекту 3547тм-т2. Главная функция конструкции — восприятие разнотяговых и поперечных нагрузок на точках поворота трассы, где применение промежуточных стоек с поддерживающими гирляндами невозможно по условиям тяжения. Кроме того, анкерно-угловые опоры разграничивают анкерные секции линии и ограничивают зону аварийного разлёта при обрыве провода, что является важным условием безопасности ВЛ 500 кВ.

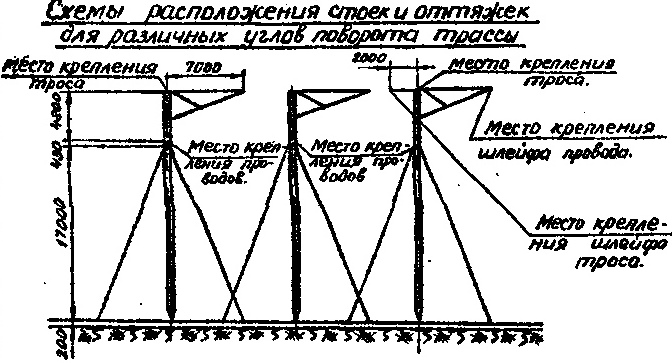

Общая высота конструкции — 22,2 м, высота точки подвеса верхней натяжной гирлянды (уровень траверсы) — 17 м. Трёхгранное расположение фундаментов с шагом 14 м по схеме 3×14 обеспечивает пространственную жёсткость стойки при суммарных тяговых усилиях от проводов и грозозащитного троса. Прямоугольная конфигурация основания гарантирует равномерное распределение реакций на фундаменты при действии несимметричных нагрузок, что особенно важно при неравенстве пролётов по обе стороны от угловой опоры.

Масса металлоконструкции без горячего цинкования составляет 12 692 кг, с покрытием — 13 216 кг. Относительно небольшой вес для класса 500 кВ достигается оптимизированным профилем поясов и решётки при сохранении требуемой несущей способности по всем расчётным режимам нагружения. Горячее цинкование всех металлических элементов является стандартным требованием для опор высокого и сверхвысокого напряжения. Метод горячего погружения обеспечивает равномерное покрытие в труднодоступных угловых зонах профиля, что принципиально для долгосрочной защиты конструкции от атмосферной коррозии.

Опора серии УСМ входит в один унифицированный ряд с УСМ-22 и применяется на линиях, где требуется анкеровка при ограниченной строительной высоте. Меньшая высота 22,2 м относительно УСМ-22 (27,2 м) предопределяет использование данного типоразмера на участках с невысоким рельефом, короткими пролётами или в зонах, где строительная высота ограничена требованиями воздушного или другого транспорта. Конструкция выполнена из горячекатаного углового профиля, предусматривает болтовой монтаж на объекте и совместима с унифицированными крепёжными элементами серии.
