Опора УСК500-3

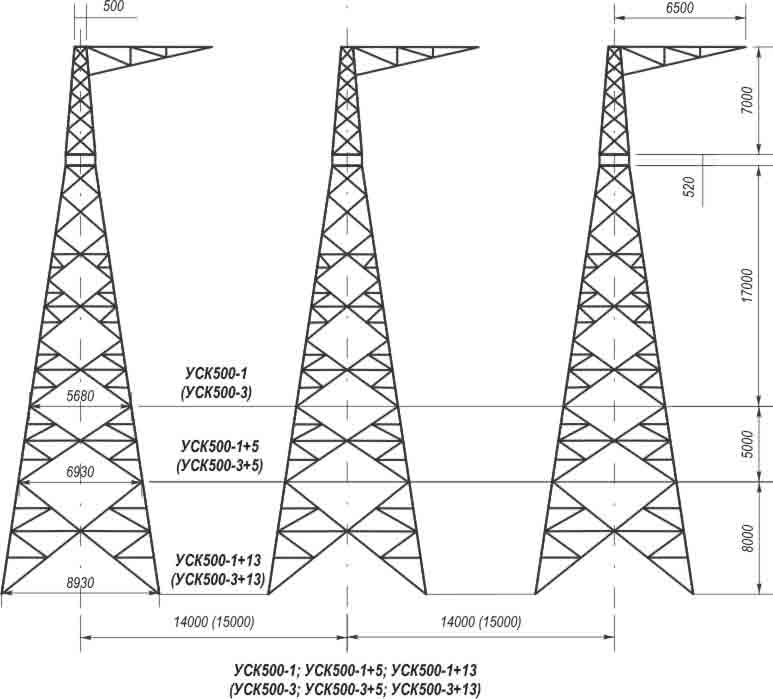

Опора УСК500-3 разработана по типовому проекту 3.407.2-160 (шифр 12106тм-т2) — это основное отличие от серии УСК500-1 (проект 3.407.2-155.2). При внешне схожих габаритах — высота 24,5 м, траверса 17 м, ширина базы 5,68 м — конструкции этих серий различаются по шагу поясных стоек фундамента: у УСК500-3 он составляет 3×15 м против 3×14 м у серии -1. Увеличенный шаг поясов изменяет расчётную схему фундаментного узла и условия передачи реакций в основание.

Опора анкерно-угловая, одноцепная. Предназначена для воздушных линий напряжением 500 кВ. Устанавливается на анкерных секциях и в точках изменения направления трассы, где необходимо воспринимать тяжение проводов в смежных пролётах. Провод — расщеплённая фаза 3×АnС400/51. Грозозащитный трос — АnС70/72.

Масса металлоконструкции — 19 125 кг без цинкового покрытия и 19 871 кг с горячим цинкованием. Это заметно больше, чем у аналогичного по высоте УСК500-1 (16 588 кг с цинком): разница около 3 280 кг обусловлена как увеличенным шагом поясов, так и, вероятно, бо́льшими расчётными нагрузками, заложенными в типовой проект 3.407.2-160 в сравнении с 3.407.2-155.2.

Как базовый (без вставки) вариант серии, УСК500-3 предназначен для анкерно-угловых секций с нормативными пролётами на равнинных участках, где дополнительный строительный подъём не требуется. Опора рассчитана на совместную работу с промежуточными опорами линии, формируя жёсткие точки через каждые несколько анкерных пролётов.

Горячее цинкование металлоконструкции обеспечивает долгосрочную коррозионную стойкость в условиях умеренного и холодного климата. Применение серии УСК500-3 вместо УСК500-1 обусловлено требованиями рабочего проекта к нагрузкам на фундамент и геотехническими условиями площадки. Шаг поясов 3×15 м принципиально влияет на конструктивные размеры анкерных плит и глубину заложения фундаментных стоек, что учитывается при геотехническом расчёте основания опоры в конкретных грунтовых условиях.
