Опора УОК500-3+5

Угловые участки ВЛ 500 кВ с умеренными требованиями к высоте подвеса — типичная область применения опоры УОК500-3+5. Надставка «+5» поднимает провода на 5 м сверх базового исполнения УОК500-3: общая высота 29,5 м, уровень траверс 22 м. Параметров этого варианта достаточно для соблюдения нормируемых электрических зазоров в большинстве условий прокладки трассы при умеренных препятствиях.

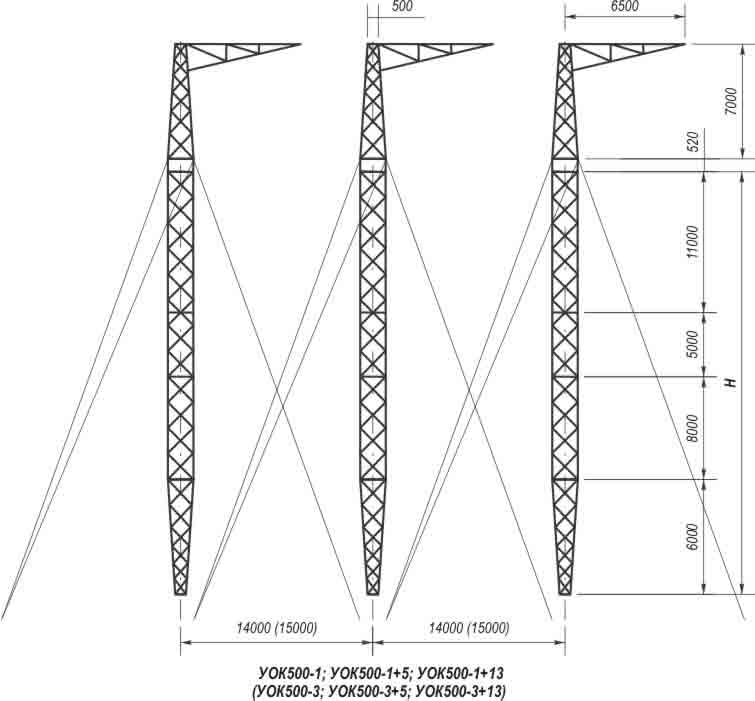

Опора одноцепная, анкерно-угловая, выполнена по типовому проекту 3.407.2-160 (12106тм-т2). Провода — 3хАnС400/51, грозозащитный трос — АnС70/72. В серии УОК500-3 три высотных варианта: 24,5 м, 29,5 м и 37,5 м. Выбор между ними определяется профилем трассы и наличием препятствий в зоне анкерного пролёта; промежуточный вариант +5 является рациональным решением при умеренном подъёме.

База — 3×15 м, как у всех вариантов серии. Трёхточечная система фундаментов воспринимает горизонтальные угловые нагрузки от тяжения проводов и вертикальные нагрузки от веса конструкции с гололёдными отложениями. Устойчивость при возросшем плече высоты обеспечивается расчётным запасом несущей способности, заложенным в типовой проект 12106тм-т2.

Масса металлоконструкций — 18 273 кг без цинкования и 18 986 кг с горячим цинкованием. Надставка +5 увеличивает массу базового УОК500-3 (15 530 кг без цинка) примерно на 2 700 кг: это суммарный вес добавочной секции и усиленных нижних поясов ствола, воспринимающих возросший изгибающий момент. В аварийных режимах — при однофазном обрыве провода — конструкция принимает несимметричную продольную нагрузку и предотвращает лавинное обрушение линии.

Горячее цинкование — стандартная антикоррозийная защита для опор открытого исполнения. Оцинкованная конструкция сохраняет эксплуатационные свойства без промежуточного обслуживания на протяжении нормативного срока службы. Опора ЛЭП УОК500-3+5 применяется в одноцепных высоковольтных линиях 500 кВ с проводами АnС на угловых участках с умеренно повышенными требованиями к высоте подвеса.
