Опора УБМ-22

Высота 27,2 м при уровне траверсы 22 м — отличительные параметры опоры УБМ-22, наиболее высокого типоразмера в паре анкерно-угловых конструкций ВЛ 500 кВ серии УБМ по типовому проекту 3547тм-т2. Увеличенная высота по сравнению с УБМ-17 (22,2 м) необходима там, где требуется повышенный вертикальный габарит провода над местностью или пересекаемым препятствием при одновременном угловом характере нагружения.

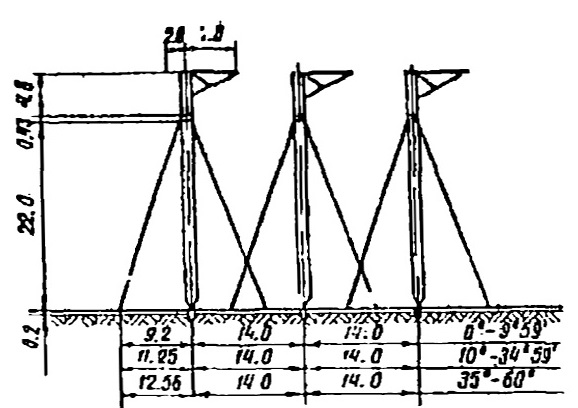

Основание выполнено по той же трёхлучевой схеме 3×14 м, что и УБМ-17. При большей высоте стойки устойчивость конструкции обеспечивается сочетанием геометрии основания и расчётного армирования фундаментов, воспринимающих значительные вырывающие усилия от суммарного тяжения тяжёлых проводов ВЛ 500 кВ. Масса металлоконструкции по чертежу КМ — 15 184 кг без цинкового покрытия и 15 640 кг с горячим цинкованием.

Анкерно-угловые опоры ВЛ 500 кВ нагружены значительно сильнее, чем аналогичные конструкции более низких классов. Для расщеплённой фазы из нескольких проводов в пучке суммарное тяжение на угловой позиции достигает исключительно высоких значений. Нормативные фазовые расстояния для 500 кВ создают бо́льшие плечи ветровых нагрузок, чем для 220 или 110 кВ.

Проектирование фундаментов опоры УБМ-22 требует детального геотехнического расчёта с учётом вырывающих и опрокидывающих усилий в нормальном и аварийном режимах. Горячее цинкование металлоконструкции обеспечивает нормативный ресурс на объектах с расчётным сроком службы 50 лет и более. Монтаж выполняется специализированными подразделениями с кранами большой грузоподъёмности и применением высокопрочных болтов с контролируемым моментом затяжки в узловых соединениях фермы.

Особое место в расчёте занимает аварийный режим при обрыве расщеплённой фазы — нагрузка на опору при этом возрастает скачкообразно. При высоте 27,2 м опрокидывающий момент от этой нагрузки создаёт максимальные требования к вырывающей несущей способности фундаментных свай, что определяет значительный объём фундаментных работ.
