Анкерно-угловая стальная опора ВЛ 500 кВ, марка У500н-1+5. Высота 30,52 м, масса 28827 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
Индекс «+5» в шифре У500н-1+5 означает подъём конструкции на 5 м относительно базовой У500н-1: общая высота увеличена с 25,52 до 30,52 м, отметка траверсы — с 17,52 до 22,52 м, размеры основания — с 5,53×3 до 6,7×3 м.
Масса металлоконструкции — 27 321 кг по чертежу КМ и 28 827 кг с горячим цинкованием. Относительно базового типоразмера прирост составляет 6774 кг, то есть 31 %. Для анкерно-угловой опоры 500 кВ каждый метр надставки обходится примерно в 1,35 тонны металла — прямое следствие того, что тяжение девяти проводов расщеплённых фаз прикладывается выше и даёт больший опрокидывающий момент.
Надставка применяется там, где габарит от нижнего провода до земли или до пересекаемого объекта не выдерживается при базовой высоте: понижение рельефа, пересечение дорог, водотоков и действующих линий электропередачи. Под надставное исполнение разрабатываются собственные фундаменты.
Опора анкерно-угловая, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–V, район по гололёду — II–IV.
Цинковое покрытие весит 1506 кг. Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61; грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
При массе около двадцати девяти тонн конструкция разукрупняется на отправочные марки; сборка ведётся укрупнёнными блоками на приобъектной площадке, монтаж — краном соответствующей грузоподъёмности, без сварочных работ на трассе.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У500н-1+5 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

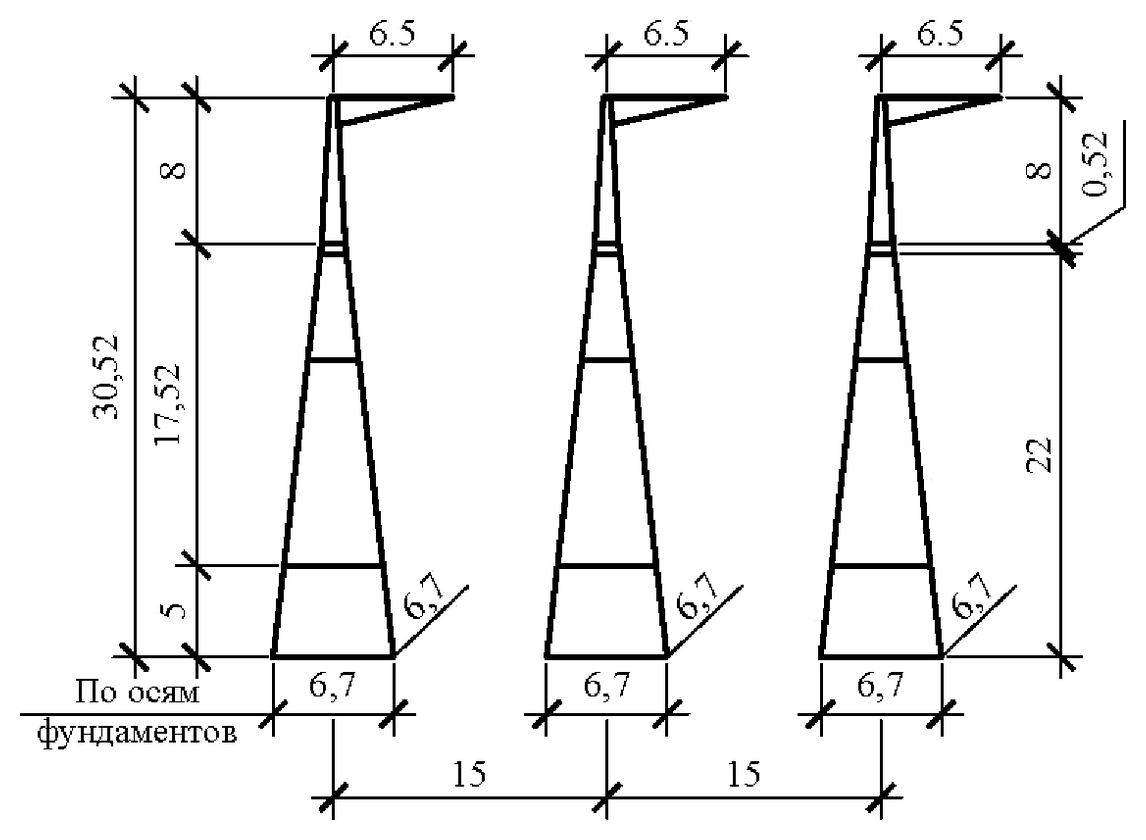

Полная высота — 30,52 м, отметка нижней траверсы — 22,52 м, размер основания — 6,7×3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 27321 кг без покрытия и 28827 кг с горячим цинкованием. На цинковый слой приходится 1506 кг.
Опора У500н-1+5 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
