Опора У500н-1+12

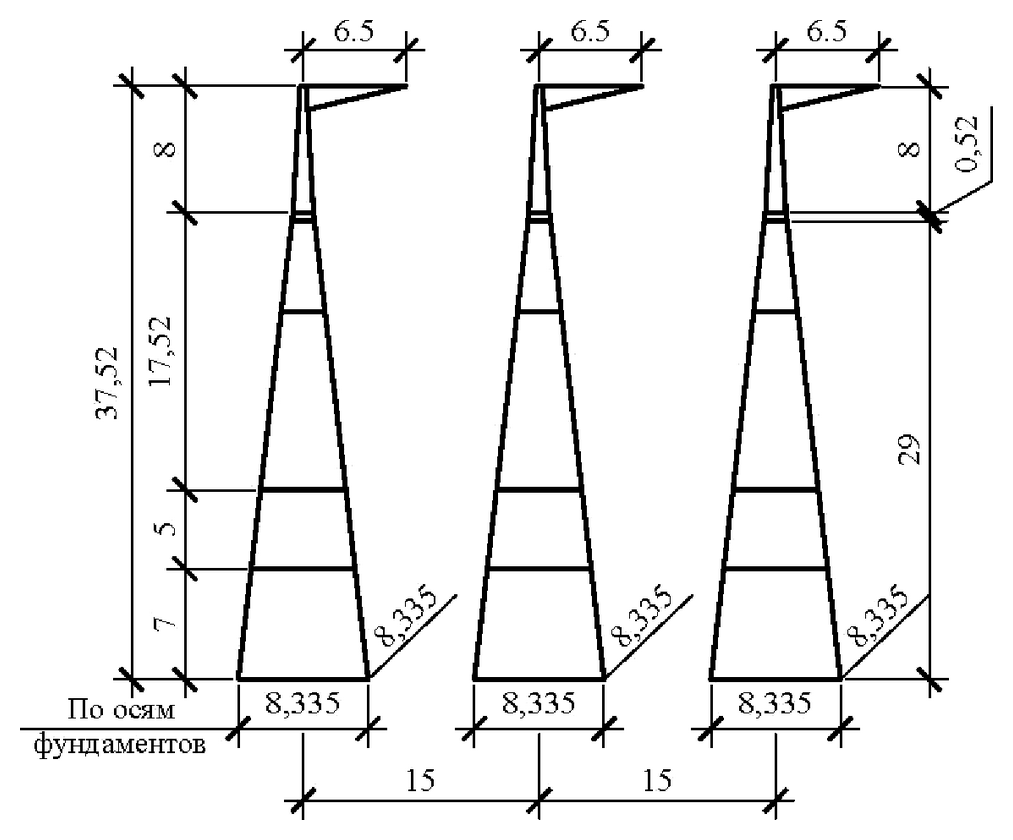

Максимальная надставка анкерно-угловой серии 500 кВ — 12 м. Опора У500н-1+12 имеет общую высоту 37,52 м при отметке траверсы 29,52 м; размеры основания увеличены до 8,335×3 м. Рабочие чертежи — 7.500.01-КМ.

Соотношение показательно: относительно базовой У500н-1 высота выросла на 47 %, а масса с цинкованием — на 83 %: 40 374 кг против 22 053 кг. Опережающий рост массы закономерен — с увеличением высоты одновременно растут плечо приложения тяжения девяти проводов расщеплённых фаз и собственная ветровая нагрузка на решётчатую конструкцию.

Масса металлоконструкции по чертежу КМ — 38 244 кг, вклад горячего цинкования — 2130 кг. Сорок тонн металла в одной опоре — величина, требующая отдельного планирования логистики: разукрупнение на отправочные марки, несколько транспортных рейсов, укрупнительная сборка на приобъектной площадке и подъём краном с наращиванием по ярусам.

Опора анкерно-угловая, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01. Ветровой район — II–V, район по гололёду — II–IV.

Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280; исполнение ОКГТ-20-280 несёт в сердечнике оптические волокна и позволяет организовать магистральный канал связи вдоль линии.

Область применения — большие переходы ВЛ 500 кВ через водные преграды и транспортные магистрали, а также анкерные точки с максимальными для серии требованиями к отметке подвеса проводов.
