Опора У1К+5П

Усиленная модификация У1К+5П при тех же геометрических параметрах, что и У1К+5, обладает существенно большей массой металлоконструкции: 25 570 кг без цинкования и 26 626 кг с горячим цинкованием против 22 359 кг у базового варианта. Разница в массе свидетельствует об увеличенных сечениях несущих элементов — поясов, раскосов и узлов крепления — для обеспечения повышенной нагрузочной способности.

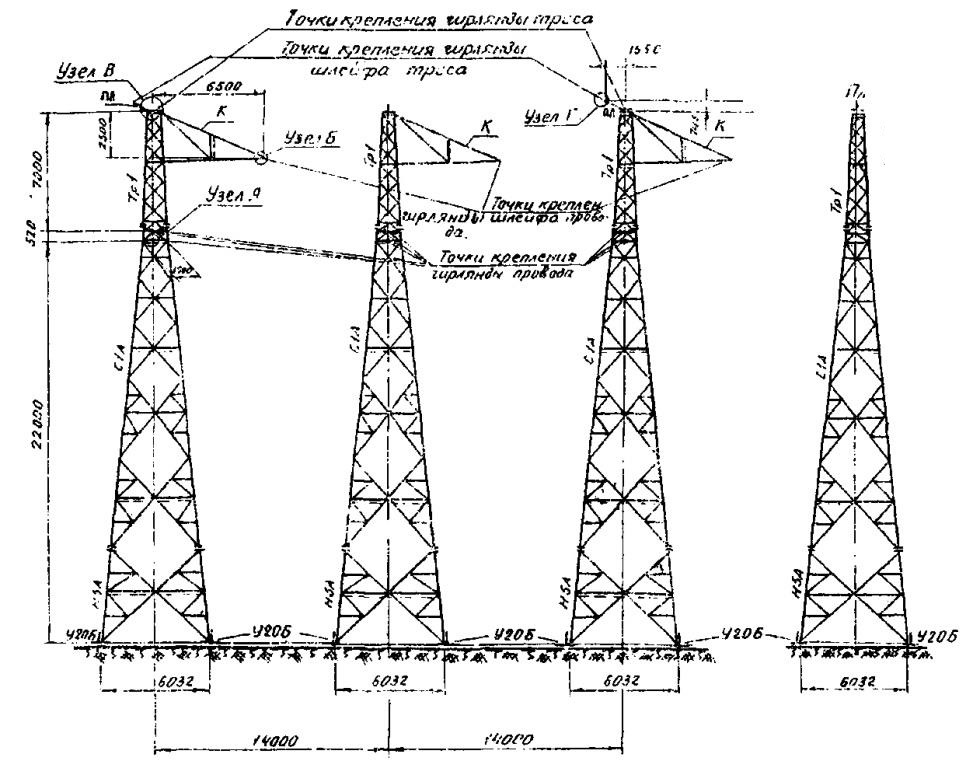

Опора относится к типу анкерно-угловых для одноцепных ВЛ 500 кВ, выполнена по типовому проекту 3.407-106 (серия 3539тм-т2). Общая высота — 29,5 м, высота траверсы — 22 м, ширина базы — 6 м при пространственном расположении фундаментных стоек 3×14 м. Допустимый угол поворота трассы — до 60 градусов.

Необходимость в усиленном варианте возникает при проектировании трасс в зонах с повышенными расчётными климатическими воздействиями: высокие гололёдные нагрузки на провода, сильный ветер в сочетании с гололёдом, а также на анкерных точках с максимальными рабочими пролётами. В таких случаях расчёт натяжных гирлянд и узлов траверс по нагрузкам первой группы предельных состояний превышает несущую способность базового варианта, и проектировщик назначает У1К+5П.

Конструктивная схема аналогична базовому варианту: пространственная решётчатая стойка с горизонтальными траверсами для натяжных гирлянд. Болтовое соединение элементов обеспечивает простоту монтажа в полевых условиях без применения сварки. Одинаковые габариты и расположение фундаментов у У1К+5 и У1К+5П позволяют без пересчёта использовать ту же фундаментную документацию при замене одного варианта на другой.

Горячее цинкование всего металлопроката защищает конструкцию от коррозии на полный расчётный срок службы линии. Опора У1К+5П в сочетании с другими модификациями серии 3539тм-т2 позволяет типизировать проектные решения для разных климатических зон при проектировании системообразующих линий напряжением 500 кВ, минимизируя необходимость в нестандартных конструктивных разработках.
