Опора У1К+12

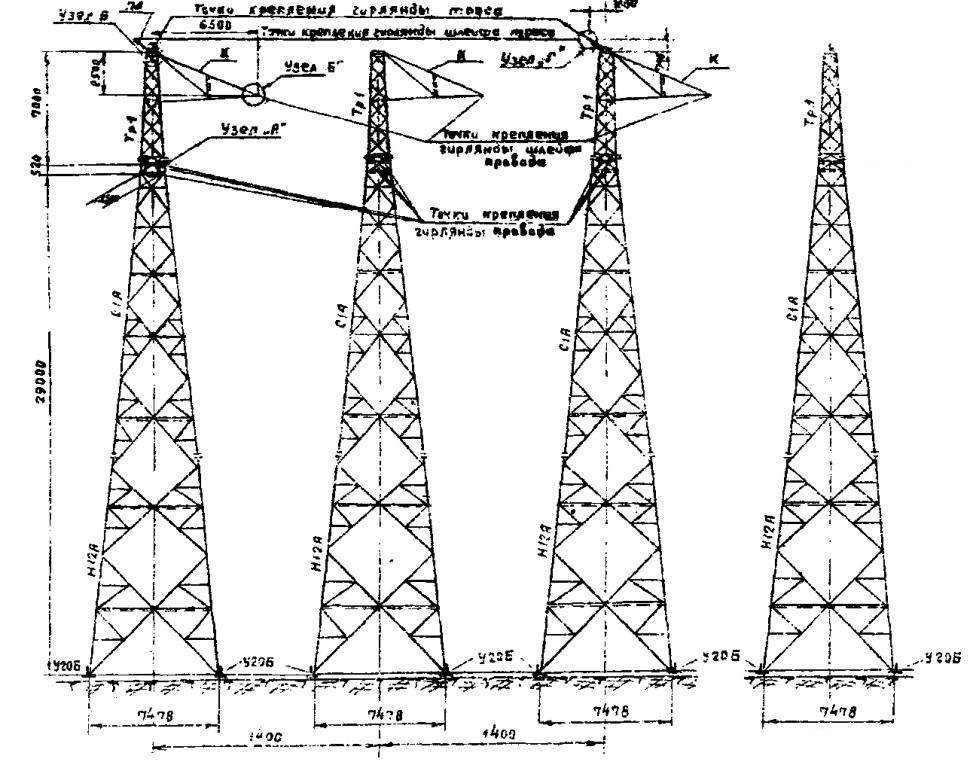

Вставка высотой 12 м, предусмотренная в обозначении опоры У1К+12, превращает базовую конструкцию в одну из наиболее высоких модификаций серии для ВЛ 500 кВ. Общая высота достигает 36,5 м, высота траверсы — 29 м, ширина базы увеличена до 7,5 м при пространственном раскрытии фундаментов 3×14 м. Масса металлоконструкции с горячим цинкованием составляет 30 436 кг.

Опора относится к типу анкерно-угловых для одноцепных линий 500 кВ, выполнена по типовому проекту 3.407-106 (серия 3539тм-т2). Значительная высота делает её незаменимой при пересечении крупных препятствий — автомагистралей, судоходных рек, балок с лесом — когда необходимо обеспечить нормативный вертикальный габарит от нижнего провода до пересекаемого объекта при максимальной расчётной стреле провеса.

В отличие от промежуточных опор, воспринимающих преимущественно вертикальные нагрузки от массы проводов и гололёда, У1К+12 рассчитана на полное усилие от горизонтального тяжения проводов при углах поворота трассы до 60 градусов. Узлы натяжных гирлянд, траверсы и пояса стойки проверяются по предельным состояниям первой группы при одностороннем тяжении. Расщеплённые фазы по три провода создают суммарную нагрузку, учитываемую при расчёте всех несущих элементов.

Увеличение высоты опоры сопровождается ростом ветровой нагрузки, которая нарастает с высотой в соответствии с профилем ветрового давления. При проектировании пролётов трассы это учитывается расчётом критического пролёта по ветровым нагрузкам. Ширина базы 7,5 м и расположение фундаментов 3×14 м обеспечивают устойчивость сооружения при максимальных боковых нагрузках и в монтажный период.

Горячее цинкование всех элементов выполняется по ГОСТ 9.307 и обеспечивает срок защиты не менее 30 лет. Опора У1К+12 поставляется отдельными деталями и собирается болтовым соединением на монтажной площадке без применения сварки, что существенно упрощает производство работ в полевых условиях и на переходах через водные препятствия.
