Опора К500-1+6

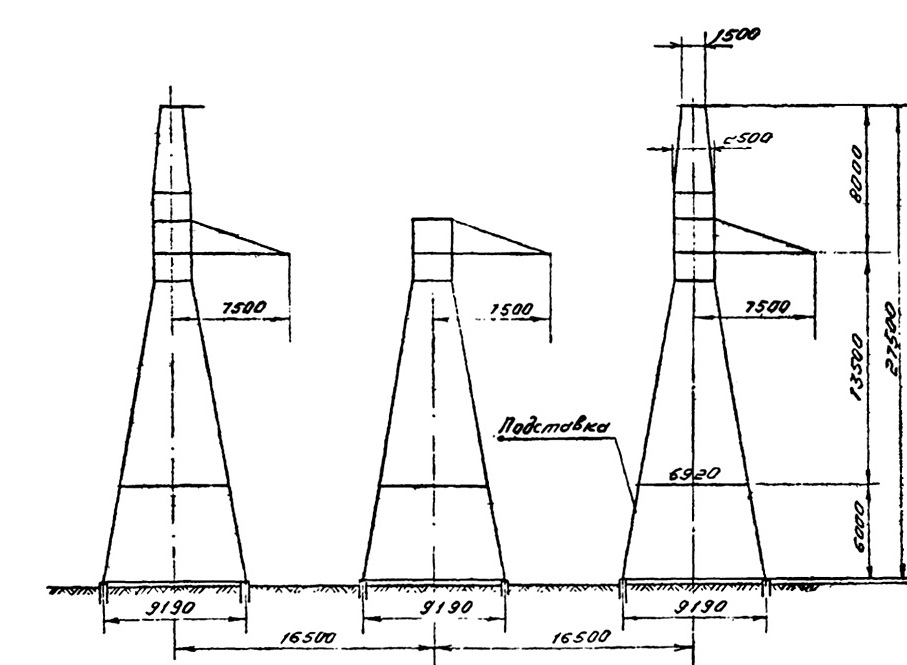

Надставка +6 м к базовому типу К500-1 — наибольшая в линейке одноцепных концевых опор ВЛ 500 кВ типового проекта 9674тм-т7. Итоговая общая высота К500-1+6 составляет 27,5 м при высоте траверсы 19,5 м — параметры, необходимые для соблюдения нормированного габарита при пересечении сложных участков трассы вблизи концевой точки линии 500 кВ.

Ширина базы фундаментного контура — 9,2 м в верхнем поясе и 3×16,5 м в нижнем. По сравнению с базовым К500-1 (6,9 м в верхнем поясе) расширение пропорционально увеличению высоты и возросшему изгибающему моменту у основания стойки. Нижний пояс 3×16,5 м сохраняется неизменным — он воспринимает опрокидывающий момент от тяжения провода.

Как анкерно-угловая концевая опора ВЛ 500 кВ, К500-1+6 испытывает максимальные нагрузки функциональной группы: комбинацию одностороннего тяжения, угловых горизонтальных усилий и ветровых нагрузок на тело высотой 27,5 м. Конструкция рассчитана на все нормируемые режимы, включая аварийный обрыв провода без потери устойчивости.

Масса металлоконструкций без горячего цинкования — 49 300 кг, с горячим цинкованием — 51 336 кг. По сравнению с базовым К500-1 (33 000 кг) прирост около 49% отражает расширение верхнего пояса базы и дополнительные секции стойки.

Горячее цинкование стальных конструкций К500-1+6 критически важно для системообразующих линий 500 кВ, где замена опоры в процессе эксплуатации сопряжена с остановкой транзита и значительными издержками. Опора применяется в составе проекта 9674тм-т7 на заходных участках ВЛ 500 кВ у объектов с повышенными требованиями к габариту. При проектировании фундаментов К500-1+6 учитываются результаты геологических изысканий: несущая способность грунта, глубина промерзания и агрессивность грунтовых вод. Тип фундамента согласуется с проектной организацией исходя из конкретных геологических условий. Применение высокопрочных болтов в несущих узлах гарантирует надёжность соединений конструкции в условиях постоянного тяжения провода 500 кВ.
