Опора К500-1

Класс напряжения 500 кВ предъявляет особые требования к геометрии опор: воздушные зазоры между фазами и между проводами и заземлёнными конструкциями значительно превышают аналогичные параметры для ВЛ 220–330 кВ. Опора ЛЭП К500-1 разработана для этого класса по типовому проекту 9674тм-т7 и является одноцепной анкерно-угловой концевой конструкцией.

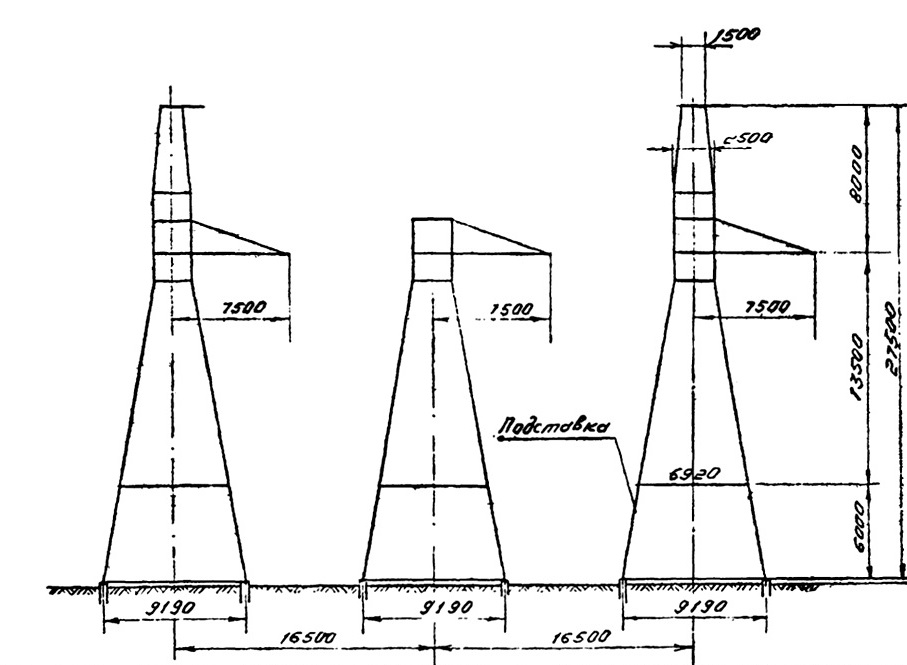

Общая высота К500-1 — 21,5 м, высота траверсы — 13,5 м. Ширина базы фундаментного контура — 6,9 м в верхнем поясе и 3×16,5 м в нижнем. Значительная ширина нижнего пояса — характерная черта концевых опор ВЛ 500 кВ: она компенсирует опрокидывающий момент от полного одностороннего тяжения провода.

Как анкерно-угловая концевая конструкция, К500-1 воспринимает продольные и угловые горизонтальные нагрузки от тяжения провода, а также полные вертикальные нагрузки от его веса и гололёда. Конструктивная схема рассчитана на аварийный обрыв провода и обеспечивает нормативную устойчивость без оттяжек.

Масса металлоконструкций без горячего цинкования — 33 000 кг, с горячим цинкованием — 34 363 кг. Горячее цинкование обязательно для опор ВЛ 500 кВ, работающих на системообразующих линиях, где длительный ресурс без замены является критически важным эксплуатационным требованием.

Типовой проект 9674тм-т7 охватывает серию концевых опор ВЛ 500 кВ, обеспечивая унификацию в пределах одной трассы. Опора К500-1 применяется на конечных пунктах одноцепных ВЛ 500 кВ — у подстанций 500 кВ, на заходах в ОРУ и у переходных пунктов системообразующих линий. Натяжные гирлянды для ВЛ 500 кВ проектируются по нормативному разрядному напряжению с учётом степени загрязнения атмосферы. Тип изоляторов, длина гирлянды и схема их расположения уточняются по условиям района прохождения трассы в соответствии с требованиями ПУЭ. Высокопрочные болтовые соединения несущих поясов К500-1 обеспечивают надёжную работу конструкции при знакопеременных нагрузках в течение всего расчётного срока службы.
