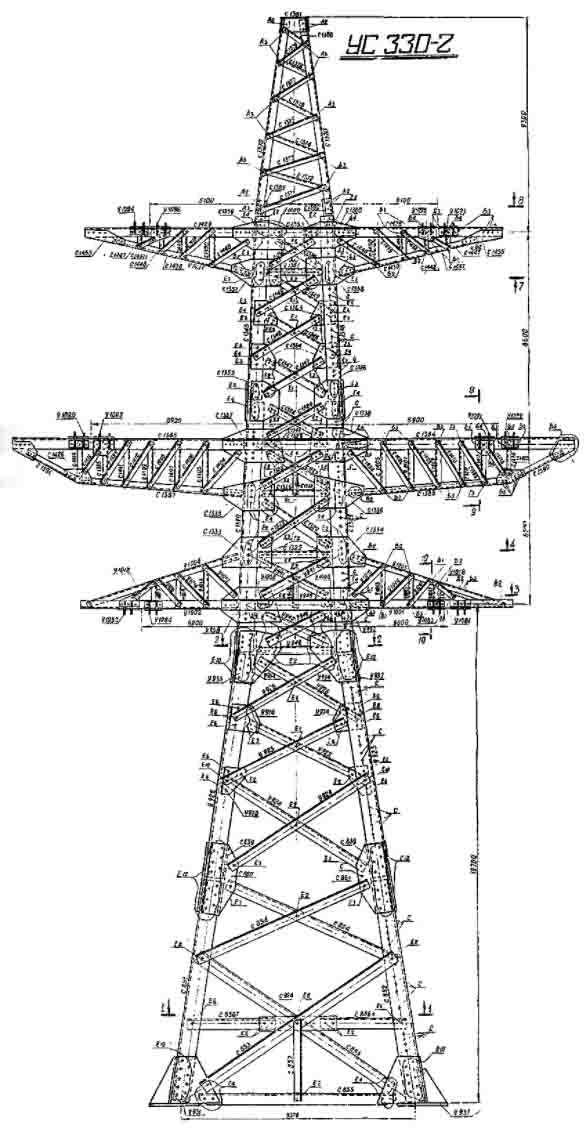

Анкерно-угловая стальная опора ВЛ 330 кВ, марка УС330-2Т. Высота 43,8 м, масса 32210 кг.
Типовой проект и рабочие чертежи: 3.407-99 (3081тм-т6)
Конструктивный аналог УС330-2 с тросостойкой — опора ЛЭП УС330-2Т для двухцепных ВЛ 330 кВ, разработанная в рамках типового проекта 3.407-99 (3081тм-т6). Буква «Т» в шифре указывает на наличие грозозащитной тросостойки, устанавливаемой выше зоны фазных проводов.
Геометрические параметры: общая высота — 43,8 м (на 0,3 м ниже, чем у УС330-2), высота траверсы — 19,7 м, ширина базы — 9,9 м. Масса без цинкования — 31 003 кг, с горячим цинкованием — 32 210 кг. В сравнении с базовой УС330-2 масса с цинком выше на 850 кг — вклад тросостойки и усиленных узлов её крепления в верхней части ствола.
На ВЛ 330 кВ молниезащита особенно критична: электрические перекрытия при прямом ударе молнии на данном классе напряжения сопровождаются мощными дуговыми процессами и могут приводить к отключению линии с ощутимыми последствиями для энергосистемы. Тросостойка в составе анкерно-угловой опоры УС330-2Т обеспечивает нормированный защитный угол для каждой из двух цепей одновременно.
Двухцепная компоновка при наличии тросостойки требует тщательного расчёта пространственной геометрии: защитный угол должен обеспечиваться для крайних проводов обеих цепей. В типовом проекте эта задача решена выбором высоты и угла наклона тросостойки; допустимые отклонения провода при ветре учтены в нагрузочных сочетаниях.
Опора УС330-2Т предназначена для участков магистральных ВЛ 330 кВ с повышенной грозовой активностью или с нормативным требованием обязательной прокладки грозозащитного троса по всей трассе. Горячее цинкование металлоконструкции суммарной массой свыше 32 тонн обеспечивает долгосрочную эксплуатацию без окраски в открытой атмосфере.
Тросостойка опоры УС330-2Т проектируется с учётом нормированного защитного угла для крайних проводов обеих цепей при расчётном ветровом отклонении. Суммарная масса металлоконструкции с цинкованием превышает 32 тонны, что диктует обязательное применение тяжёлой кранов при монтаже. Заводская маркировка каждого элемента обеспечивает точную идентификацию и сборку по монтажной схеме типового проекта 3081тм-т6.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УС330-2Т — анкерно-угловые, двухцепная, для воздушных линий электропередачи 330 кВ.
Полная высота — 43,8 м, отметка нижней траверсы — 19,7 м, размер основания — 9,9 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 31003 кг без покрытия и 32210 кг с горячим цинкованием. На цинковый слой приходится 1207 кг.
Опора УС330-2Т выполняется по рабочим чертежам 3.407-99 (3081тм-т6). Возможно изготовление по индивидуальным чертежам КМД.
