Опора ЦУ4-2

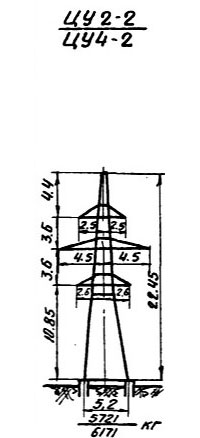

Наименьшая в семействе анкерно-угловых конструкций серии 3852тм-т2 для ВЛ 110 кВ — опора ЦУ4-2 с общей высотой 22,45 м. Траверса расположена на высоте 10,85 м, ширина основания составляет 5,2 м. Благодаря минимальным габаритам конструкция обеспечивает значительную экономию металла при сохранении полного функционала анкерно-угловой опоры для линий 110 кВ. Тип — анкерно-угловая, исполнение — двухцепное.

Двухцепное исполнение при компактных размерах — характерная черта ЦУ4-2. На одной башне высотой чуть более 22 м одновременно подвешиваются провода двух цепей ВЛ 110 кВ, что позволяет эффективно использовать энергетический коридор без чрезмерного расхода металла. Крепление проводов — в натяжных гирляндах изоляторов, характерных для анкерно-угловых конструкций. Грозозащитные тросы закрепляются в верхней точке башни.

Узкая база 5,2 м оптимизирована под нагрузки, характерные для укороченной конструкции при 110 кВ. Такое основание снижает нагрузки на фундаменты и уменьшает объём земляных работ при их устройстве. Применение ЦУ4-2 целесообразно на участках с ровным рельефом, где расчётный вертикальный габарит обеспечивается уже при высоте траверсы около 10 м. Выбор данного варианта определяется в процессе трассирования ВЛ.

Масса металлоконструкции без горячего цинкования — 6171 кг, с горячим цинкованием — 6412 кг. Это наименьшая масса среди двухцепных анкерно-угловых опор 110 кВ в типовом проекте 3852тм-т2, что напрямую снижает транспортную составляющую: элементы перевозятся лёгким транспортом и поднимаются малогрузными кранами, что особенно ценно при строительстве в труднодоступных районах.

Горячее цинкование обеспечивает антикоррозионную защиту в течение всего срока службы. Болтовые соединения позволяют вести монтаж без сварки в полевых условиях. Опора ЦУ4-2 применяется в двухцепных ВЛ 110 кВ по проекту 3852тм-т2 там, где конструктивные и эксплуатационные условия позволяют ограничиться минимальной высотой анкерно-угловой конструкции.
