Опора ЦУ2+6.2

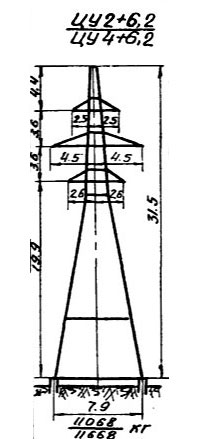

Опора ЦУ2+6.2 занимает промежуточное положение между базовым ЦУ2 (25,3 м) и наиболее высоким вариантом серии ЦУ2+10 (35,3 м): её общая высота составляет 31,5 м за счёт вставки длиной 6,2 м. Точка подвеса нижней траверсы поднята до отметки 19,9 м. Такой типоразмер применяется там, где условия профиля трассы требуют умеренного увеличения габарита без необходимости в максимальной вставке.

Анкерно-угловое назначение сохраняется: конструкция воспринимает горизонтальную составляющую тяжения двух цепей в угловых точках трассы ВЛ 110 кВ и полное тяжение при аварийном обрыве провода с одной стороны. По сравнению с ЦУ2 возросшая высота и нагрузки требуют расширения базы до 7,9 м против 6,1 м, а масса конструкции составляет 11 068 кг без горячего цинкования и 11 500 кг с покрытием.

Стальная пространственная решётка из горячекатаных угловых профилей, болтовые соединения. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту. Конструкция входит в типовой проект 3852тм-т2 и совместима с арматурными комплектами и фундаментными решениями серии ЦУ2 и ЦП8. Унификация позволяет применять единую номенклатуру материалов и изделий на всей трассе строительства.

Опора ЦУ2+6.2 наиболее эффективна в местах, где пересечение с объектами инфраструктуры (дорогами, водными преградами) совпадает с угловой или анкерной позицией двухцепной ВЛ 110 кВ. Комбинирование двух функций на одной позиции сокращает общее число специальных конструкций на трассе.

Монтаж поэлементный с применением монтажного крана. Высота 31,5 м допускает применение кранов средней грузоподъёмности, что снижает затраты на механизацию строительства по сравнению с монтажом более высоких конструкций серии.

Выбор между ЦУ2+6.2 и более высоким ЦУ2+10 осуществляется на основании расчёта профиля трассы: если требуемый габарит обеспечивается при высоте 31,5 м, применение более тяжёлой 35-метровой конструкции нецелесообразно. Фундаменты рассчитываются по стандартным решениям проекта 3852тм-т2 с учётом расширенной базы 7,9 м.
