Опора ЦУ2+10

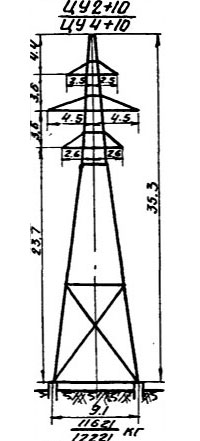

Шифр ЦУ2+10 обозначает анкерно-угловую опору серии ЦУ2 с дополнительной секцией-вставкой в теле ствола длиной 10 м. Вставка поднимает общую высоту с 25,3 м (базовый ЦУ2) до 35,3 м, а точку подвеса нижней траверсы — до 23,7 м. Такая высота применяется, когда угловая или анкерная позиция совпадает с пересечением трассы через объекты с повышенными требованиями к габариту: автодороги, линии связи, насыпи, пойменные участки.

Значительное увеличение высоты влечёт расширение базы: у ЦУ2 — 6,1 м, у ЦУ2+10 — 9,1 м. Расширение основания компенсирует возросший опрокидывающий момент от горизонтальных нагрузок двух цепей, приложенных на большей высоте. Масса конструкции по чертежу КМ — 11 621 кг без горячего цинкования и 12 075 кг с покрытием. Разница в 454 кг — масса нанесённого цинкового слоя.

Двухцепное анкерно-угловое исполнение означает восприятие горизонтальной равнодействующей тяжений двух полных трёхфазных комплектов проводов на угловых участках, а также удержание полного двухцепного тяжения в аварийных режимах. Это одна из наиболее нагруженных позиций в составе двухцепной серии ЦУ2 для ВЛ 110 кВ.

Стальная решётчатая конструкция выполнена из горячекатаных угловых профилей на болтовых соединениях. Горячее цинкование обязательно — трудоёмкость обслуживания высоких опор диктует максимальную коррозионную стойкость покрытия. Типовой проект — 3852тм-т2; совместимость с серией по арматуре и фундаментным решениям сохраняется.

Монтаж требует крана с вылетом стрелы и грузоподъёмностью, достаточными для работы на высоте более 35 м. Поэлементная технология сборки сохраняется — элементы транспортируются автотранспортом стандартной длины, что важно для труднодоступных участков трасс.

При разработке рабочего проекта фундаменты для ЦУ2+10 рассчитываются с учётом значительно возросшего опрокидывающего момента и веса конструкции 12 075 кг. Базовые фундаментные решения типового проекта 3852тм-т2 адаптируются для базы 9,1 м в соответствии с фактическими геотехническими условиями.
