Опора ПС750-1+5

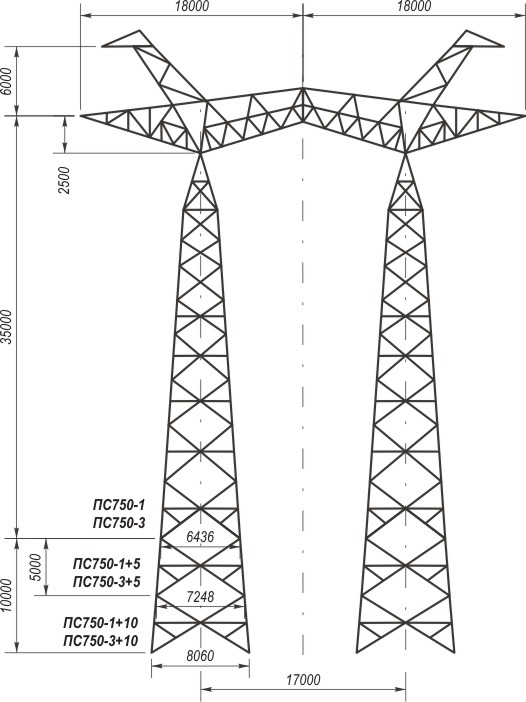

Промежуточная опора ПС750-1+5 представляет собой вариант базовой секции серии ПС750-1 с пятиметровой надставкой. Общая высота конструкции — 46 м, уровень траверсы — 40 м над землёй. Такое решение обеспечивает промежуточный между стандартным (41 м) и максимальным (51 м с надставкой +10) вертикальный габарит, что делает ПС750-1+5 востребованной на участках трассы с локальными препятствиями: грунтовыми дорогами, мелиоративными каналами и поросшими лесом косогорами.

Конструкция одноцепная, разработана по типовому проекту 3.407.2-134.3 (10224тм-т6). Ширина базы составляет 7,2 м при продольной базе 2×17 м — значение, рассчитанное для обеспечения устойчивости на прямолинейных пролётах при нормативном ветровом давлении.

Расщеплённый рабочий провод 3хАnС400/51 подвешивается на гирляндах изоляторов к траверсам. Грозозащитные тросы — AnC70/72 и AnC95/141 — крепятся к вершине стойки, формируя защитный угол к крайним фазам. На промежуточных опорах усилие тяжения в продольном направлении принимается только в аварийном режиме; рабочая расчётная схема предполагает воздействие ветровых и вертикальных нагрузок.

Масса металлических элементов по КМ — 23 774 кг без цинка и 24 717 кг в исполнении с горячим цинкованием. Горячее цинкование обеспечивает долговременную защиту от атмосферной коррозии в широком диапазоне климатических условий — от умеренного континентального до резко континентального климата.

ПС750-1+5 органично встраивается в ряд стоечных опор класса 750 кВ, позволяя гибко подбирать высоту опор при проектировании трасс в сложном рельефе.
