Опора ПП750-3

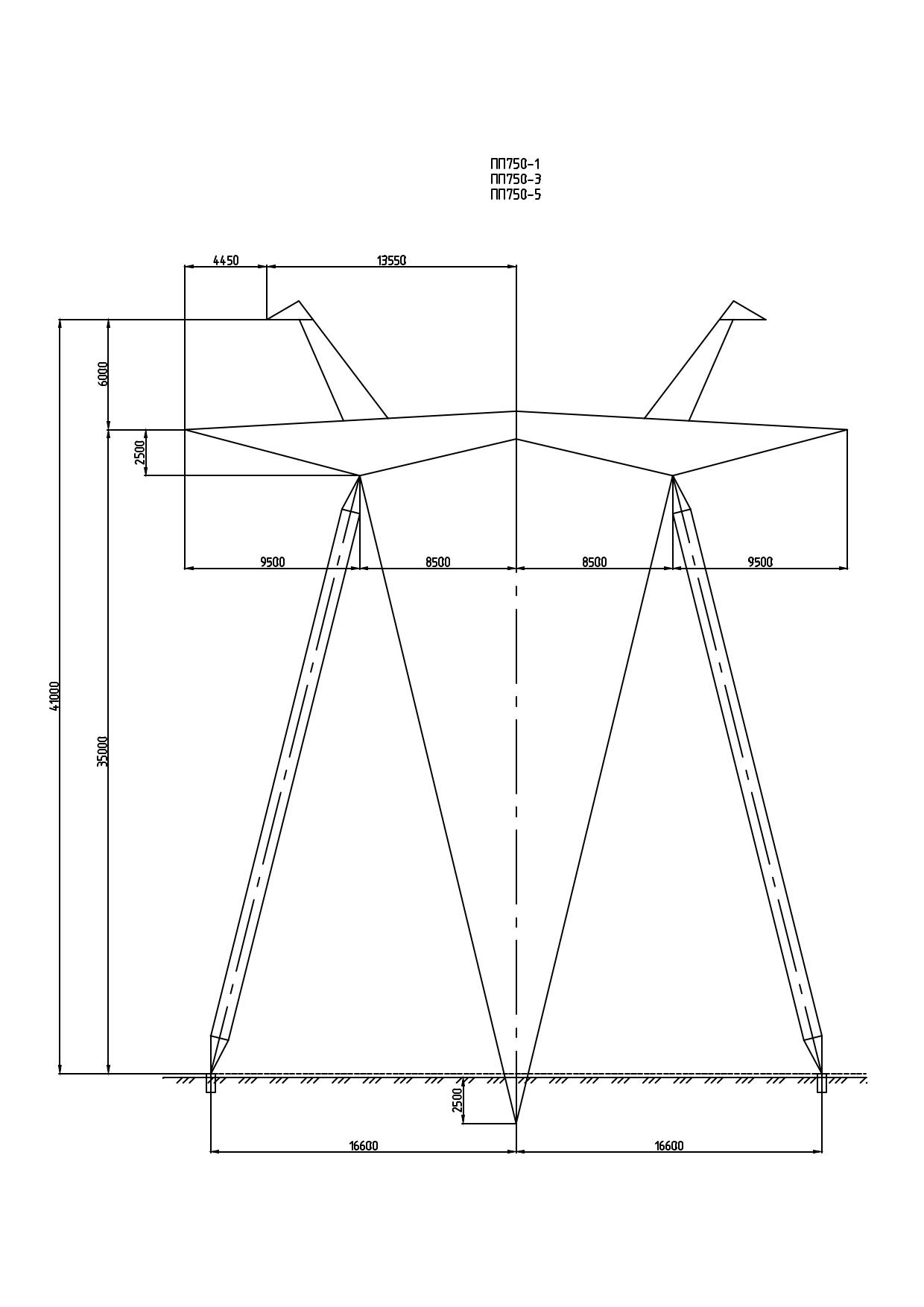

Двойная система грозозащитных тросов — AnC70/72 и AnC95/141 — одна из характерных особенностей промежуточных опор ЛЭП 750 кВ серии ПП750 по типовому проекту 3.407.2-134.1. Опора ПП750-3 является вторым типоразмером серии и рассчитана на более тяжёлые климатические условия по сравнению с базовым ПП750-1: иное сочетание ветрового района и района по гололёду или бо́льшие расчётные пролёты, при которых несущая способность базового варианта недостаточна.

Увеличение массы с 11494 кг до 11819 кг при неизменной геометрии — высота 41 м, траверса 35 м, ширина базы 33,2 м — достигается усилением сечений элементов пространственной решётки и поясов. Такой подход сохраняет монтажную схему неизменной: бригады применяют одинаковую технологию сборки и подъёма для всех трёх типоразмеров серии ПП750, что снижает риск технологических ошибок и ускоряет монтаж при наличии на трассе нескольких типоразмеров одновременно.

Провод 3хАnС400/51 с нераскручивающейся наружной прядью повышает усталостную прочность в точках контакта с зажимами гирлянд изоляторов. Для линий 750 кВ с большими пролётами это критически важно: амплитуда эолической вибрации провода в длинном пролёте значительно выше, чем в коротком, и нераскручивающаяся прядь снижает концентрацию напряжений в проволоках у зажима. Трос AnC95/141 с мощным стальным сердечником обеспечивает нормативную разрывную нагрузку при максимальных расчётных гололёдных отложениях.

Масса металлоконструкции по чертежу КМ без цинка — 11394 кг, с горячим цинкованием — 11819 кг. Одноцепная схема и промежуточный тип опоры определяют её роль: удержание трёх фазных проводов и двух тросов на прямых пролётах трассы без передачи продольного тяжения в конструкцию.
