Опора ПН750-1

Ультравысокое напряжение 750 кВ определяет принципиальные конструктивные требования к промежуточным опорам: значительная высота для обеспечения нормативных электрических зазоров, расщепление провода для снижения потерь на корону, двухтросовая грозозащита. Все эти требования реализованы в одноцепной промежуточной опоре ПН750-1, разработанной по типовому проекту 3.407.2-134.2 (10224тм-т5).

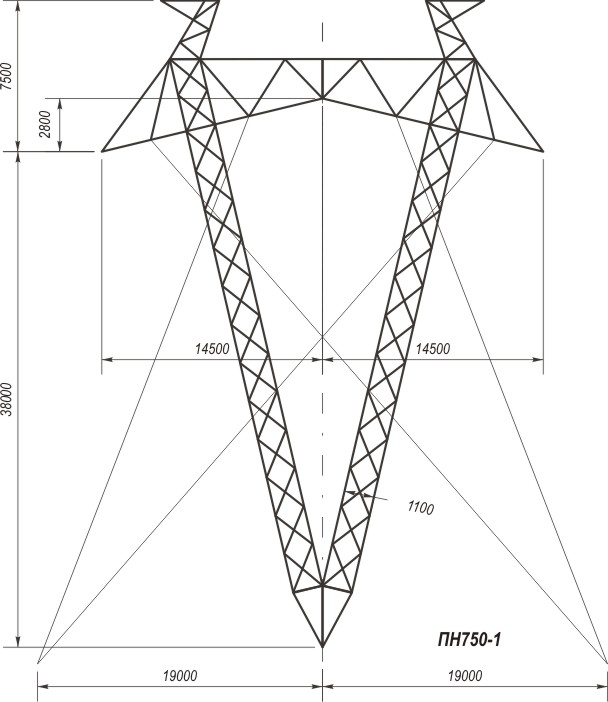

Общая высота конструкции составляет 45,5 м — значительно больше, чем у аналогов класса 110–220 кВ. Высота траверсы — 38 м. Такие габариты обеспечивают нормативные расстояния от проводов до поверхности земли и до заземлённых элементов конструкции, установленные ПУЭ для ВЛ 750 кВ. Масса опоры по чертежу КМ без цинкования — 11 300 кг, с горячим цинкованием — 11 656 кг.

Расщеплённый провод марки 3×АnС400/51 обеспечивает снижение напряжённости электрического поля на поверхности проводника до допустимого уровня, ограничивающего потери на корону. Марка АnС400/51 с нефтяной антикоррозионной пропиткой применяется на трассах, проходящих через районы с агрессивной атмосферой, где стандартные провода АС подвержены ускоренной коррозии.

Отличительная особенность ПН750-1 — двухтросовая система грозозащиты. Применяются два типа грозозащитных тросов: AnC70/72 и AnC95/141, оба с антикоррозионной пропиткой. Использование тросов разного сечения позволяет обеспечить оптимальный угол защиты для всех трёх фазных проводов с учётом геометрии траверсы на высоте 38 м.

Промежуточная опора ПН750-1 воспринимает вертикальные нагрузки от тяжёлой подвески проводов класса 750 кВ и поперечные ветровые нагрузки. Тяжение проводов по трассе принимают анкерно-угловые опоры. Горячее цинкование несущих элементов и крепёжных деталей обеспечивает долговременную антикоррозионную защиту высокой 45,5-метровой металлоконструкции без промежуточного обслуживания в течение всего срока службы линии.
