Опора Р2

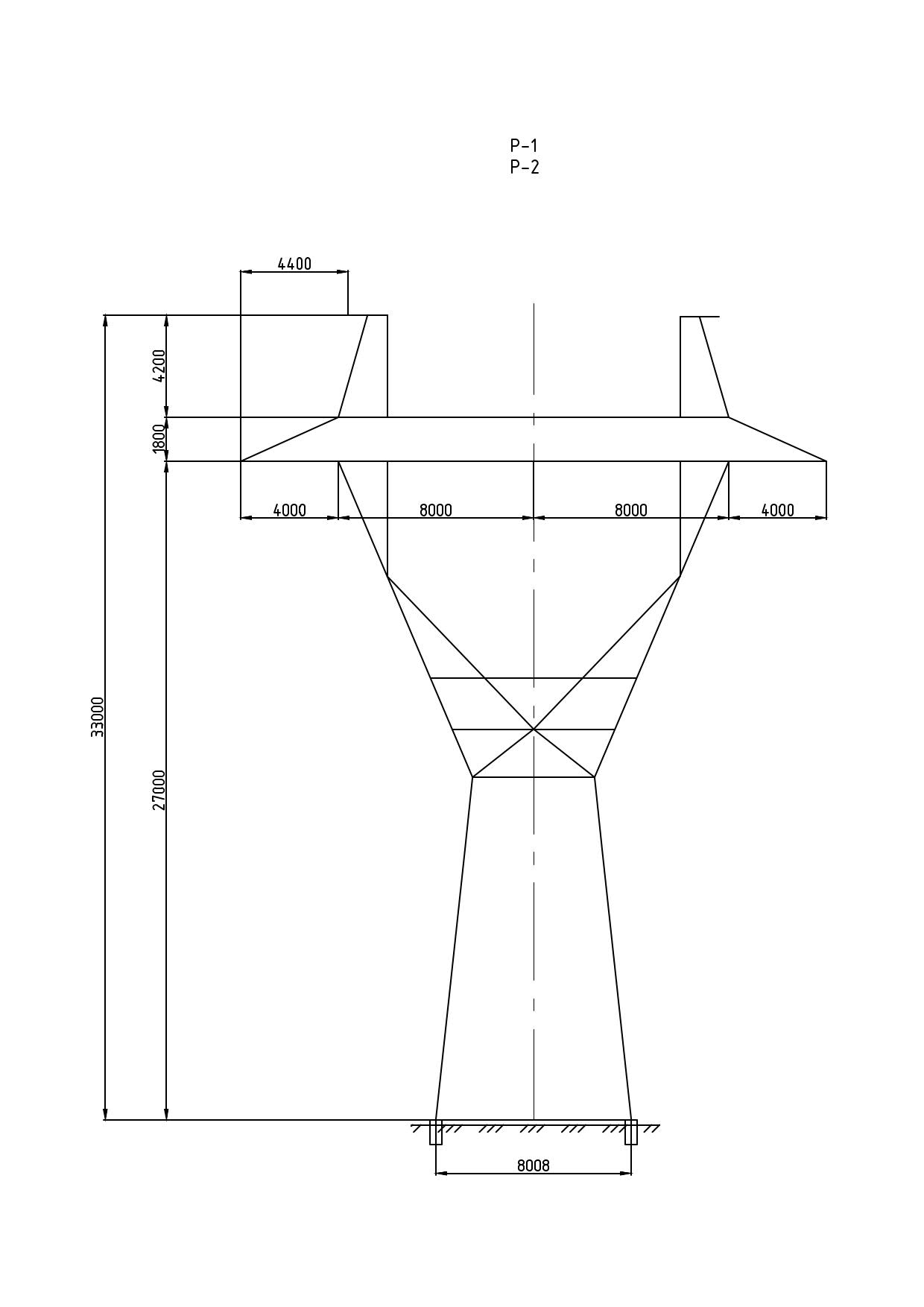

Опора Р2 — базовый вариант промежуточной одноцепной конструкции серии Р2 для ВЛ 500 кВ по типовому проекту 3.407-106 (3539тм-т2). При общей высоте 33 м и уровне траверсы 27 м это наименее высокая модификация подсерии, предназначенная для участков трассы с нормативным вертикальным габаритом и относительно ровным рельефом.

Ширина базы — 8×5,5 м. Компактные пропорции основания и меньшая высота обусловливают минимальный расход металла в серии: масса без цинкового покрытия составляет 11 473 кг, с горячим цинкованием — 11 817 кг. Это делает данный вариант наиболее лёгким среди высотных модификаций подсерии Р2, что снижает транспортные расходы и нагрузки на фундамент.

Провод — 3хАnС400/51: расщеплённая фаза из трёх алюминиево-стальных проводников. Расщепление фазы снижает напряжённость поля на поверхности провода, уменьшает коронный разряд и реактивное сопротивление — всё это принципиально важно для дальних линий 500 кВ. Грозозащитный трос марок AnC70/72 или AnC95/141 обеспечивает молниезащиту и заземление опорных конструкций вдоль трассы.

По функциональному назначению опора Р2 относится к промежуточному типу: в нормальном режиме она воспринимает вертикальную нагрузку от проводов и горизонтальное ветровое давление. Продольные тяжения проводов не входят в расчётный режим промежуточных опор — этим занимаются анкерно-угловые конструкции серии У, делящие трассу на независимые секции. При аварийном обрыве одного провода промежуточная опора обязана сохранить устойчивость.

Горячее цинкование стальных элементов защищает конструкцию от коррозии в атмосферных условиях различных климатических зон. Конструкция поставляется в разобранном виде для монтажа на трассе. Серия Р2 включает высотные надставки на +5 и +10 м, что позволяет адаптировать параметры опоры к конкретному профилю трассы без изменения базовой конструктивной схемы. Болтовые соединения элементов обеспечивают монтаж непосредственно на трассе.
