Опора ПУ500-1

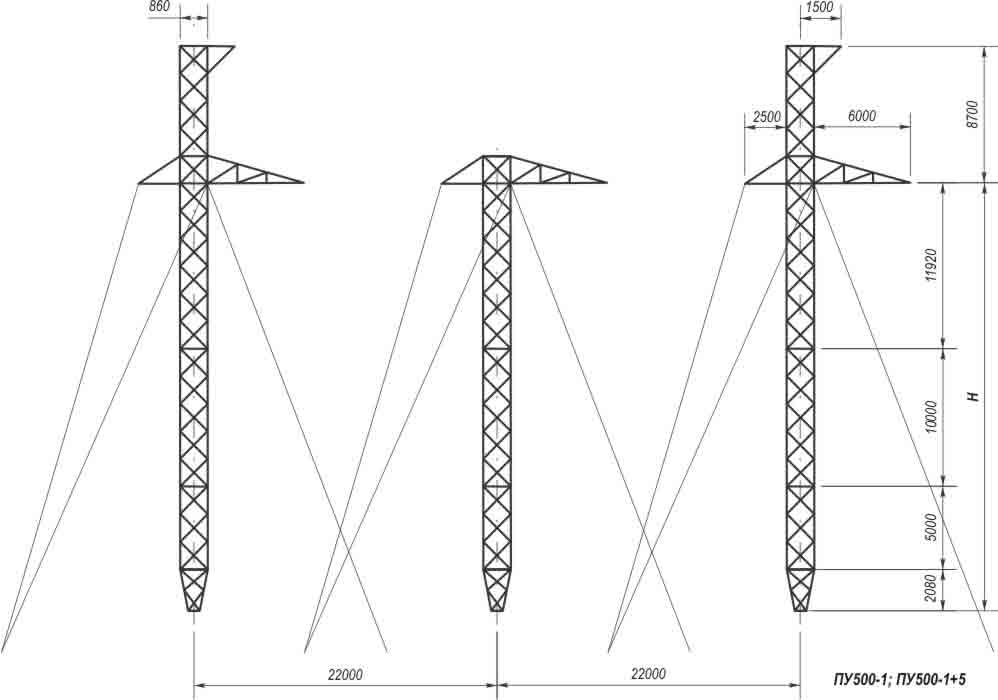

Стальная промежуточная опора ПУ500-1 для линий электропередачи 500 кВ выполнена по типовому проекту 3.407.2-155.2 (3604тм-т2). Отличительная особенность этой конструкции — широкая трёхточечная база 3×22 м, обеспечивающая значительную поперечную устойчивость при относительно небольшой общей высоте стойки в 30,7 м.

Уровень траверсы — 22 м над землёй. Одноцепная схема подвески провода 3хАnС400/51 соответствует принятым решениям для ВЛ 500 кВ данного типового проекта. Грозозащитные тросы — AnC70/72 и AnC95/141 — обеспечивают защиту фазных проводников от прямых ударов молнии. Промежуточный тип конструкции подразумевает, что основными нагрузками являются поперечное ветровое давление и вертикальная составляющая веса пролётных масс; постоянное продольное тяжение не предусмотрено.

За счёт широкой базы 3×22 м опора характеризуется высокой поперечной жёсткостью при ветровом воздействии. Это позволяет сохранить относительно небольшую массу металлоконструкции: 11 639 кг без горячего цинкования и 12 093 кг с цинкованием — одни из наименьших значений в линейке одноцепных промежуточных опор 500 кВ.

Применяется на прямых участках ВЛ 500 кВ в районах, где стандартный вертикальный габарит не требует увеличения высоты стойки. Вариант без надставки рекомендуется для открытых равнинных территорий с умеренным рельефом и отсутствием близко расположенных пересечений с транспортной инфраструктурой.

Конструкция входит в унифицированный типовой ряд и обеспечивает совместимость с проектными решениями по фундаментам и монтажу в рамках проекта 3.407.2-155.2.
