Опора ПБ3

Переход от серии ПБ2 к серии ПБ3 знаменует существенное увеличение несущей способности промежуточной конструкции на оттяжках. Опора ПБ3 разработана в составе типового проекта 3.407-106 (3539тм-т2) для одноцепных воздушных линий 500 кВ и рассчитана на более высокие ветровые и гололёдные нагрузки по сравнению с конструкциями предыдущих серий.

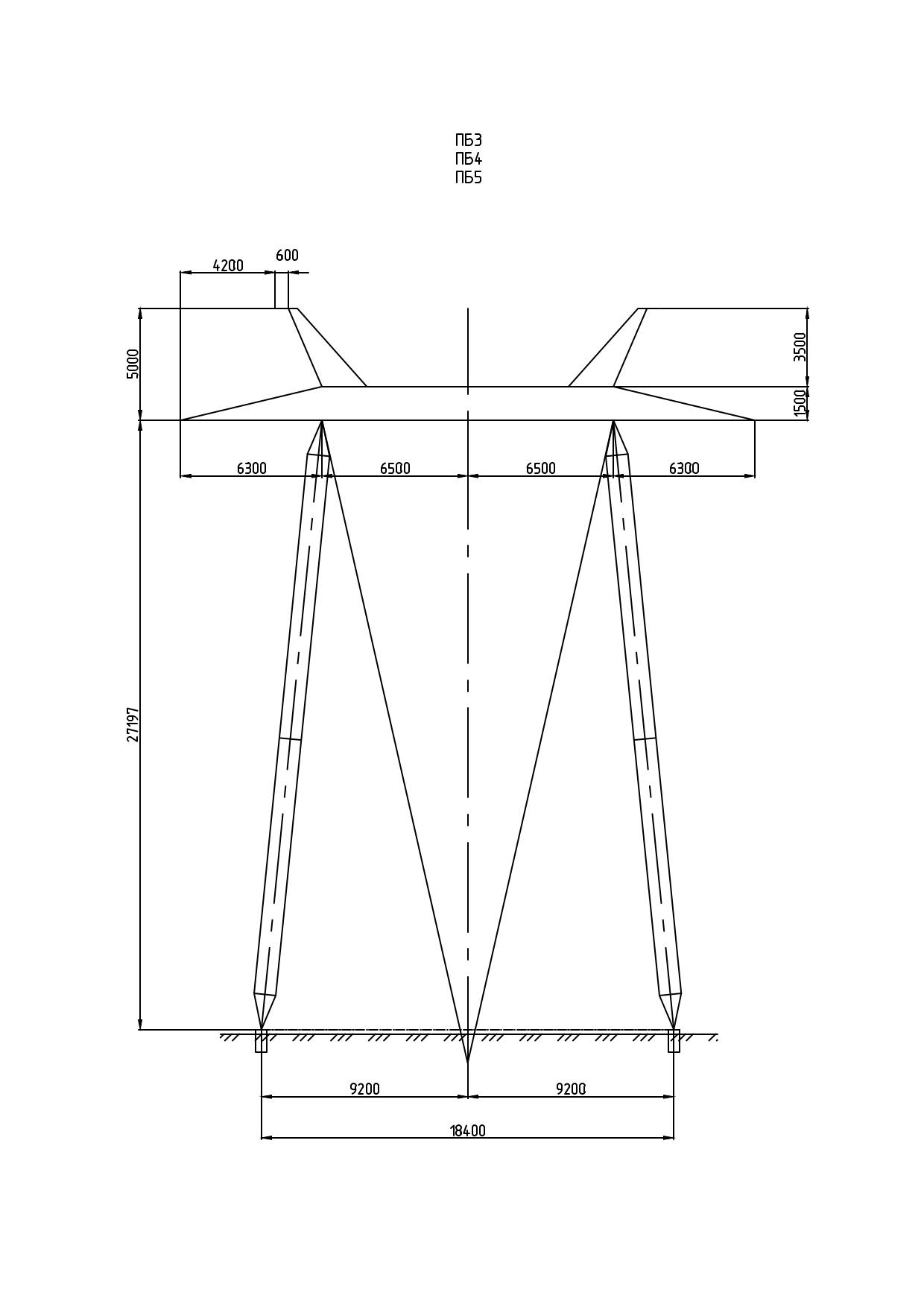

Ширина базы — 18,4 м, что заметно превышает аналогичный показатель серий ПБ1 и ПБ2. Увеличение опорного контура системы оттяжек повышает устойчивость конструкции при поперечных ветровых нагрузках и снижает нагрузку на каждый якорный фундамент. Общая высота опоры — 32,2 м, траверса — на отметке 27,2 м. Единые высотные параметры для всего семейства обеспечивают постоянный габарит линии независимо от применяемой серии.

Монтируемый провод расщеплённой фазы — 3хАnС400/51, грозозащитный трос — АnС70/72. Масса металлоконструкции: 7323 кг без горячего цинкования, 7530 кг — с ним. По отношению к базовому исполнению ПБ2 масса опоры ПБ3 увеличивается примерно на 600 кг, что отражает усиление несущих элементов ствола, узлов крепления оттяжек и соединений траверс.

Оттяжечная конструктивная схема работает аналогично прочим сериям: ствол нагружен преимущественно сжатием, горизонтальные усилия перехватываются оттяжками и передаются на анкеры в грунте. Увеличенная ширина базы означает более пологий угол оттяжек, что снижает их натяжение при тех же горизонтальных нагрузках и облегчает анкерные фундаменты.

Опора ПБ3 предназначена для прямолинейных участков трасс с повышенной расчётной скоростью ветра и нагрузками от гололёда. Промежуточный тип исключает применение в узлах изменения направления линии. Провод расщеплённой фазы 3хАnС400/51 монтируется в поддерживающих гирляндах изоляторов без анкерного крепления. Антикоррозийная защита методом горячего цинкования обязательна для всей номенклатуры ВЛ-опор и обеспечивает нормативный ресурс конструкции. Опора ПБ3 совместима со стандартными фундаментами и монтажными приспособлениями, предусмотренными типовым проектом 3.407-106.
