Промежуточная стальная опора ВЛ 500 кВ, марка ПБ2Т. Высота 32,2 м, масса 6862 кг.
Типовой проект и рабочие чертежи: 3.407-106 (3539тм-т2)
Опора ПБ2Т — специализированное исполнение серии ПБ2 для применения в районах с повышенными гололёдными нагрузками (II–IV по гололёду). Конструкция входит в типовой проект 3.407-106 (3539тм-т2) и ориентирована на одноцепные ВЛ 500 кВ, прокладываемые в регионах с интенсивным и продолжительным гололёдообразованием.
Для данного исполнения регламентированы провода марок 3хАСО-400 или 3хАСО-500 — в зависимости от требуемой пропускной способности проектируемой линии. Гибкость в выборе сечения провода позволяет применять опору в широком диапазоне проектов. Грозозащитный трос марки ТК-11,0 обладает повышенной стойкостью к гололёдным отложениям на поверхности, что принципиально важно при длительном нахождении в состоянии обледенения в районах II–IV по гололёду.
Габаритные параметры: высота опоры 32,2 м, уровень траверсы 27,2 м. Ширина базы 17,4 м является максимальной в серии ПБ2 и обусловлена усиленными требованиями к горизонтальной устойчивости при совокупном ветрово-гололёдном воздействии. Масса металлоконструкции: 6590 кг без цинкования, 6862 кг с горячим цинкованием.
Прирост массы по сравнению с базовым исполнением ПБ2 объясняется усилением поясов ствола и увеличением сечения оттяжек, подобранных под расчётные нагрузки тяжёлых гололёдных районов. При гололёде в районах II–IV расчётная масса льда на единицу длины провода существенно выше, чем в I районе, что напрямую увеличивает вертикальную нагрузку на опору и требует усиления соответствующих элементов конструкции.
Промежуточный тип конструкции предполагает использование опоры исключительно на прямолинейных участках трассы без восприятия тяжения проводов в продольном направлении. Все усилия от фазовых проводов передаются через поддерживающие гирлянды изоляторов вертикально. Горячее цинкование обеспечивает надёжную защиту конструкции в условиях цикличного обледенения и оттаивания, характерных для тяжёлых гололёдных районов. Типовой проект 3.407-106 (3539тм-т2) позволяет применять опору ПБ2Т без разработки индивидуальной проектной документации, что существенно сокращает сроки и затраты на проектирование трасс в климатически сложных районах.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПБ2Т — промежуточная на оттяжках, одноцепная, для воздушных линий электропередачи 500 кВ.

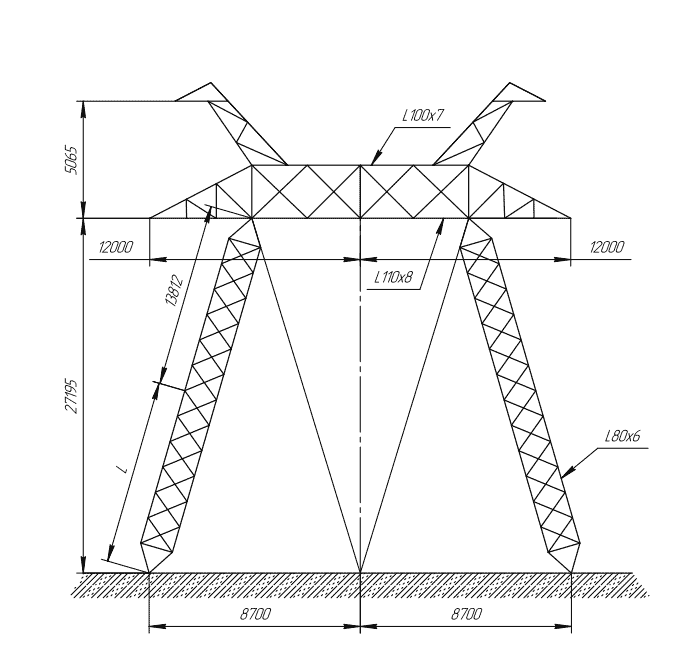

Полная высота — 32,2 м, отметка нижней траверсы — 27,2 м, размер основания — 17,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6590 кг без покрытия и 6862 кг с горячим цинкованием. На цинковый слой приходится 272 кг.
Опора ПБ2Т выполняется по рабочим чертежам 3.407-106 (3539тм-т2). Расчётные климатические условия: район по гололёду — II-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 3хАСО-400, 3хАСО-500. Грозозащитные тросы — ТК-11,0.
