Опора ПБ1Т

Исполнение ПБ1Т выделяется среди серии ПБ1 ориентацией на повышенные гололёдные нагрузки: конструкция рассчитана для применения в районах по гололёду II–IV, что существенно влияет на подбор сечений несущих элементов и оттяжек по сравнению с базовыми исполнениями серии.

Для данного исполнения предусмотрен монтаж проводов марок 3хАСО-400 или 3хАСО-500, а также грозозащитного троса С-70. Возможность применения двух марок проводов обеспечивает гибкость при проектировании линий 500 кВ с различными требованиями к пропускной способности. Трос С-70 обеспечивает стандартную молниезащиту прямых участков трассы и рассчитан на работу в условиях интенсивного гололёдообразования, характерного для II–IV районов.

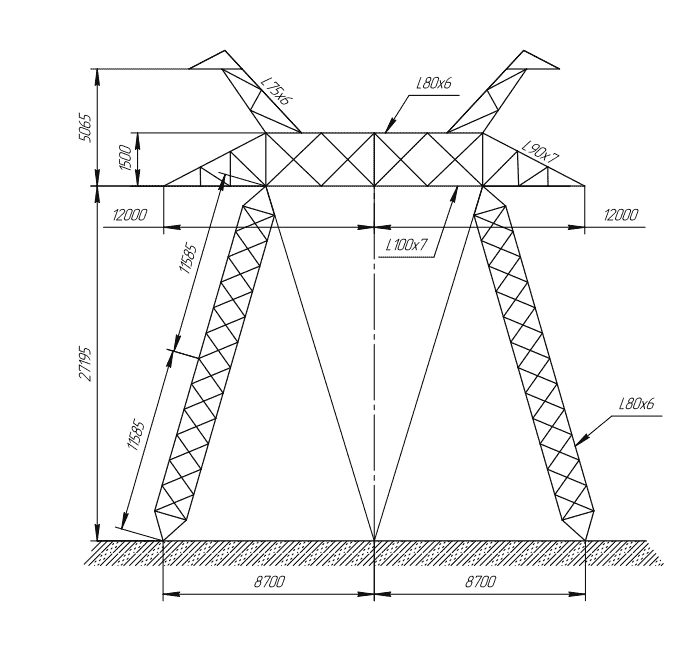

Общая высота опоры — 32,2 м, отметка траверсы — 27,2 м. Ширина базы 17,4 м является наибольшей в серии ПБ1, что обусловлено повышенными горизонтальными нагрузками от гололёдно-ветровых воздействий в тяжёлых климатических условиях. Масса конструкции без цинка составляет 6500 кг, с горячим цинкованием — 6768 кг. Увеличение массы относительно базовых исполнений I–IV отражает усиление ключевых несущих элементов — поясов ствола, раскосов и узловых соединений оттяжек.

Типовой проект 3.407-106 (3539тм-т2) охватывает полный цикл проектных решений: от расчёта нагрузок с учётом гололёда и ветра до спецификации болтовых соединений. Это упрощает привязку конструкции к конкретным условиям трассы и сокращает сроки проектирования.

Опора промежуточного типа предназначена исключительно для прямолинейных участков ВЛ без угловых отклонений. Провод удерживается поддерживающими гирляндами изоляторов — продольного тяжения нет. При гололёдных нагрузках II–IV районов вес провода и троса с ледяными отложениями существенно увеличивается, поэтому усиление вертикально нагружённых элементов опоры ПБ1Т в сравнении с базовыми исполнениями является конструктивно обоснованным. Горячее цинкование обеспечивает долгосрочную эксплуатацию без промежуточной антикоррозийной обработки даже в условиях цикличного обледенения и оттаивания.
