Промежуточная стальная опора ВЛ 500 кВ, марка ПБ1. Высота 32,2 м, масса 6730 кг.
Типовой проект и рабочие чертежи: 3.407-106 (3539тм-т2)
Опора ПБ1 — одноцепная промежуточная конструкция на оттяжках для воздушных линий ультравысокого напряжения 500 кВ. Применение схемы на оттяжках позволяет достичь значительной высоты при существенно меньшей металлоёмкости по сравнению с самонесущими стальными опорами аналогичной высоты. Это принципиально важно при проектировании экономичных магистральных линий дальнего транзита, где суммарная масса конструкций значительно влияет на стоимость всей ВЛ.

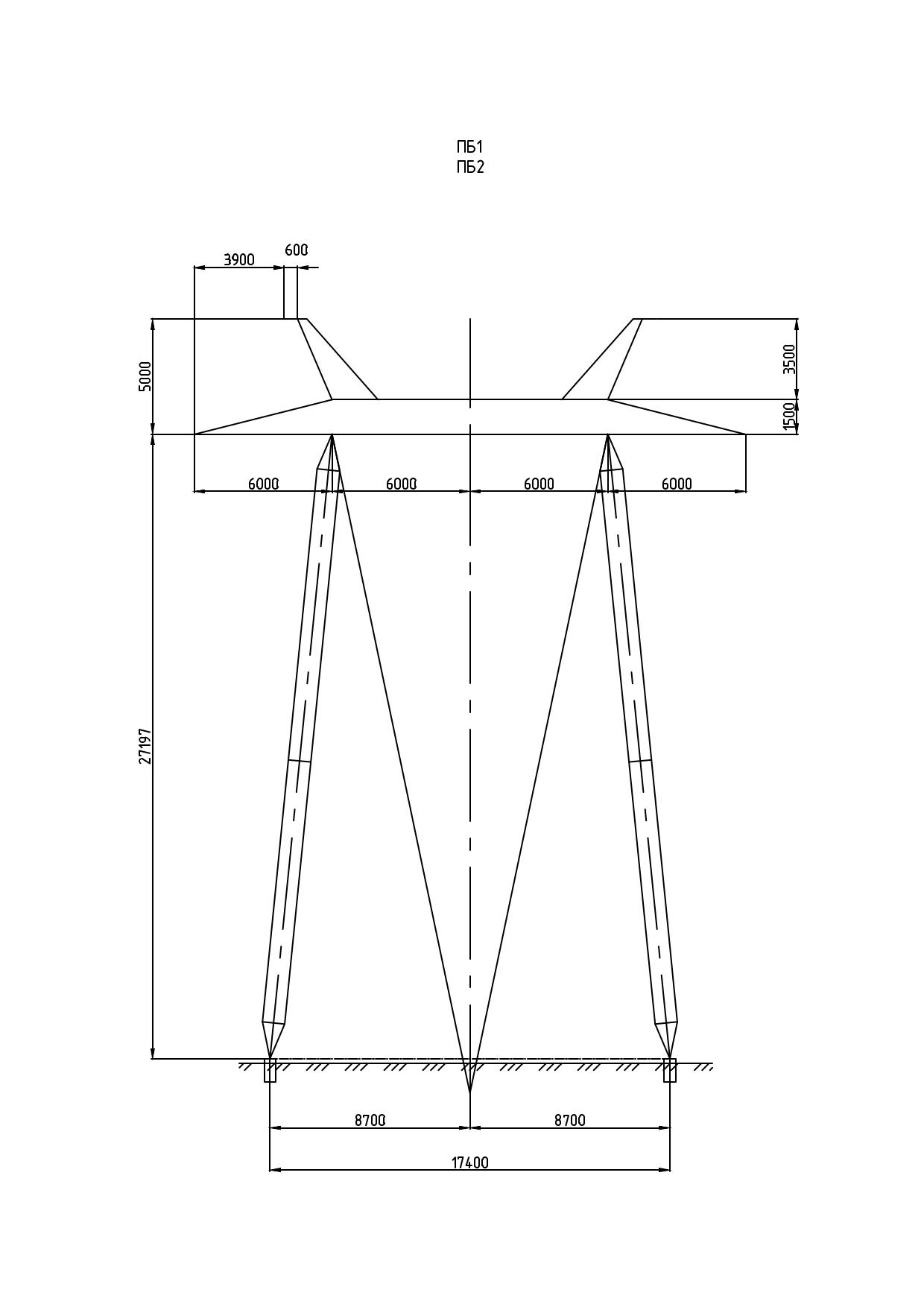

Общая высота опоры составляет 32,2 м, высота траверсы — 27,2 м. Значительный вынос траверсы относительно основания обеспечивает нормируемые межфазные расстояния и требуемый вертикальный габарит провода для класса напряжения 500 кВ. Ширина базы опоры — 17,4 м, что обусловлено схемой с оттяжками и требует соответствующего технического коридора при трассировании ВЛ. Масса металлоконструкции по чертежу КМ без цинкования — 6543 кг, в горячеоцинкованном исполнении — 6730 кг.
Марка фазных проводов — 3хАnС400/51: три провода расщепления в фазе. Расщепление фазы на три провода применяется для снижения потерь на корону и ограничения электромагнитных помех — обязательное требование для ВЛ 500 кВ. Марка грозозащитного троса — АnС70/72. Тросостойка обеспечивает подвеску троса над уровнем фазных проводов с нормируемым защитным углом.
Опора разработана по типовому проекту 3.407-106 (3539тм-т2). Данный проект охватывает ряд промежуточных конструкций на оттяжках для одноцепных ВЛ 500 кВ, обеспечивая выполнение нормативных требований по механической прочности, допустимым пролётам и нормируемым габаритам для данного класса напряжения. Соответствие типовому проекту ускоряет согласование проектной документации.
Опора ПБ1 применяется на магистральных линиях 500 кВ, обеспечивающих межсистемные связи и дальний транзит электроэнергии. Конструкция воспринимает значительные вертикальные нагрузки от расщеплённых проводов большого сечения и поперечные ветровые нагрузки. Монтаж выполняется с применением специализированного грузоподъёмного оборудования. Горячеоцинкованное исполнение стального каркаса обеспечивает долгосрочную антикоррозионную защиту на весь нормативный срок службы высоковольтной линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПБ1 — промежуточная на оттяжках, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 32,2 м, отметка нижней траверсы — 27,2 м, размер основания — 17,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6543 кг без покрытия и 6730 кг с горячим цинкованием. На цинковый слой приходится 187 кг.
Опора ПБ1 выполняется по рабочим чертежам 3.407-106 (3539тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 3хАnС400/51. Грозозащитные тросы — АnС70/72.
