Опора ЦП28

Опора ЦП28 предназначена для работы в двухцепных высоковольтных линиях напряжением 330 кВ — одном из наиболее нагруженных классов в системах электропередачи. Размещение двух независимых цепей на единой стойке требует повышенного конструктивного запаса прочности, который заложен в рамках типового проекта 3852тм-т3. Промежуточный тип работы предполагает, что основная нагрузка — ветровые и гравитационные воздействия, а не тяжение проводов.

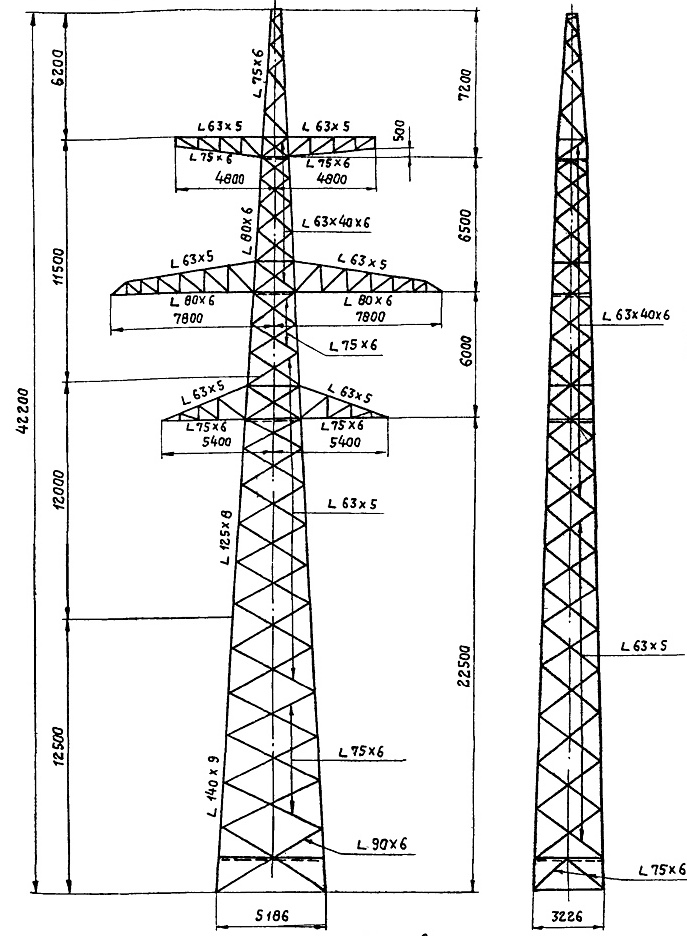

Решётчатый ствол высотой 42,2 м опирается на пирамидальную секцию с базой 5,2×3,2 м. Нижняя траверса установлена на высоте 22,5 м, задавая необходимые электрические расстояния для класса 330 кВ. Масса стальных элементов по чертежу КМ без цинкования — 7 880 кг; после горячего цинкования масса составляет 8 188 кг. Эта величина используется при расчёте нагрузки на транспортные средства и подборе монтажного крана по грузоподъёмности.

Две цепи проводов нагружают стойку симметрично, что снижает изгибающий момент в основании ствола. Ветровые нагрузки на провода обеих цепей воспринимаются траверсами и передаются через систему раскосов на фундамент. Отдельные узловые элементы рассчитаны на крепление тяжёлых гирлянд изоляторов, применяемых в линиях 330 кВ. Применение двухцепной схемы снижает полосу отвода, сокращает площадь занимаемых угодий и минимизирует число пересечений с инфраструктурными объектами.

Все несущие конструкции ЦП28 изготовлены из конструкционной стали с горячим цинкованием; качество покрытия контролируется по ГОСТ 9.307. Поставка — поэлементно с маркировкой и паспортом металлоконструкции; монтаж ведётся болтовыми соединениями без сварки непосредственно на трассе. Соответствие типовому проекту 3852тм-т3 сокращает сроки проектирования и облегчает прохождение государственной экспертизы строительной документации. Срок службы конструкции при правильной эксплуатации составляет не менее 50 лет, что соответствует нормативным требованиям к основным элементам ВЛ 330 кВ. Опора ЛЭП ЦП28 совместима со всеми элементами серии.
