Опора ЦП22

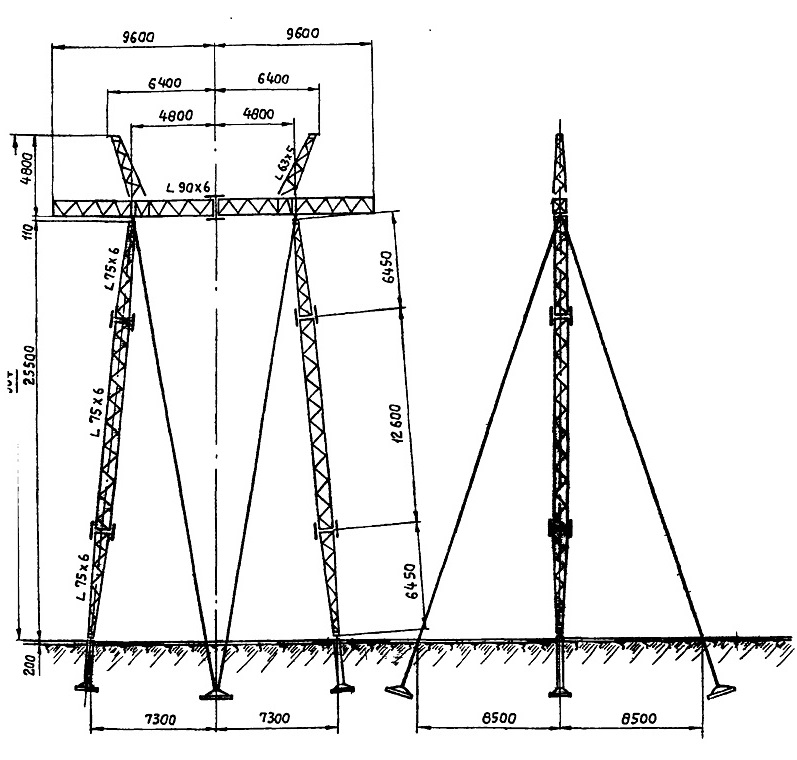

Одноцепная промежуточная опора ЦП22 предназначена для воздушных линий электропередачи напряжением 330 кВ и реализована в рамках типового проекта 3852тм-т3 — того же, что и ЦП21 для класса 220 кВ. Повышение класса напряжения потребовало увеличения ширины базы до 14,6 м (против 12,4 м у ЦП21) для обеспечения нормативных межфазных расстояний при расстановке проводов по траверсе, а также устойчивости при боковых ветровых нагрузках. Строительная высота составляет 30,4 м, уровень траверсы — 25,5 м.

Обращает на себя внимание разительный контраст в массах: ЦП22 весит лишь 1 796 кг без горячего цинкования и 1 867 кг с покрытием — заметно меньше, чем ЦП21 (4 062/4 221 кг) для класса 220 кВ. При большем классе напряжения и более широкой базе такое соотношение масс свидетельствует о принципиально иной конструктивной схеме в рамках проекта 3852тм-т3: ЦП22 выполнена в облегчённом варианте с меньшими расчётными нагрузками, что может быть обусловлено различными климатическими районами применения, меньшими ветровыми пролётами или иными принятыми расчётными условиями.

Как промежуточная одноцепная опора, ЦП22 в рабочем режиме не воспринимает тяжение проводов — провода закреплены в поддерживающих гирляндах. Расчётные воздействия — вертикальные нагрузки от весовых пролётов проводников и горизонтальное ветровое давление на провода и корпус. Опора применяется на прямолинейных участках трассы ВЛ 330 кВ с нормативными пролётными длинами, без изменения направления линии.

Горячее цинкование всех металлических элементов обеспечивает долгосрочную защиту от атмосферной коррозии в различных климатических районах применения. Метод горячего погружения создаёт металлургически связанный защитный слой, исключающий подплёночную коррозию и расслоение покрытия при механических воздействиях во время монтажа. Типовой проект 3852тм-т3 обеспечивает совместимость ЦП22 с другими опорами серии по монтажным узлам и гирляндным подвесам.
