Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.3т+6.0. Высота 48,7 м, масса 12076 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
Опора П220н-4.3т+6.0 предназначена для двухцепных ВЛ 220 кВ с проводами второй группы на участках, требующих максимального габарита подвеса. Общая высота — 48,7 м, отметка нижней траверсы — 28,5 м, размер основания — 5,81 м.
Расчётные провода — АСк2у 300/66, АСк2у 400/51, АСВП 403/61, АС 400/51. Масса металлоконструкции по чертежу КМ — 11 493 кг, с горячим цинкованием — 12 076 кг; на цинковое покрытие приходится 583 кг.
Переход от базового габарита 42,7 м к 48,7 м добавляет 2263 кг металла — почти четверть исходной массы. Для двухцепных линий это самая крупная статья расхода стали, поэтому расстановку опор по профилю трассы выполняют с оптимизацией, применяя надставные исполнения только там, где этого требуют условия пересечения.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
Конструкция одностоечная, свободностоящая, пространственная решётчатая, из стального уголка; все соединения болтовые. Поставляется горячеоцинкованной и разукрупнённой.
В том же расчётном исполнении доступны П220н-4.3т-7.5 (35,2 м) и П220н-4.3т (42,7 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.3т+6.0 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

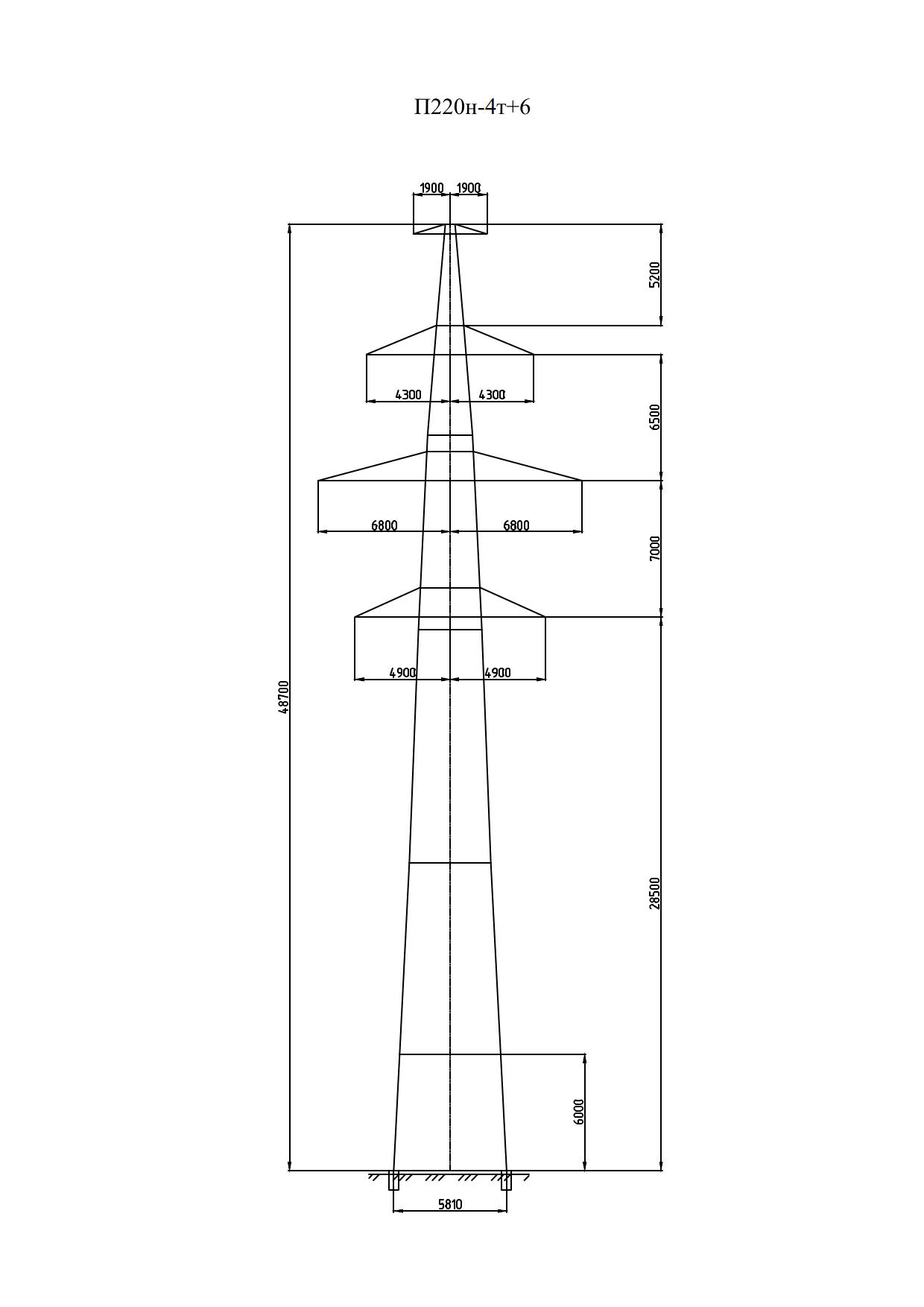

Полная высота — 48,7 м, отметка нижней траверсы — 28,5 м, размер основания — 5,81 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11493 кг без покрытия и 12076 кг с горячим цинкованием. На цинковый слой приходится 583 кг.
Опора П220н-4.3т+6.0 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АСк2у 300/66, АСк2у 400/51, АСВП 403/61, АС 400/51. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
