Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.3пг. Высота 44,7 м, масса 8874 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
Опора П220н-2.3пг рассчитана на двухцепную подвеску проводов второй группы — АСк2у 300/66, АСк2у 400/51, АСВП 403/61, АС 400/51 — при верхней части ствола исполнения «пг». Общая высота 44,7 м, отметка нижней траверсы 25,5 м, размер основания 5,29 м.
Масса металлоконструкции по чертежу КМ — 8470 кг, с горячим цинкованием — 8874 кг; слой цинка весит 404 кг. Относительно базовой П220н-2.3 конструкция тяжелее на 160 кг, а относительно П220н-2.3т — легче на 216 кг при меньшей на 2,1 м общей высоте.
Провода марок АСк2у выполняются в коррозионностойком исполнении: межпроволочное пространство заполнено нейтральной смазкой, препятствующей доступу влаги к стальному сердечнику. Такие линии проектируют в приморских, промышленных и засолённых районах, где горячее цинкование несущей конструкции обеспечивает сопоставимый с проводом ресурс защиты.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ2. Район по гололёду — I–IV. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Конструкция одностоечная, свободностоящая, пространственная решётчатая, из стального уголка; все соединения болтовые. Поставляется горячеоцинкованной и разукрупнённой на отправочные марки.
Высотный ряд исполнения — П220н-2.3пг-9.3 (35,4 м), П220н-2.3пг (44,7 м) и П220н-2.3пг+3.2 (47,9 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.3пг — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

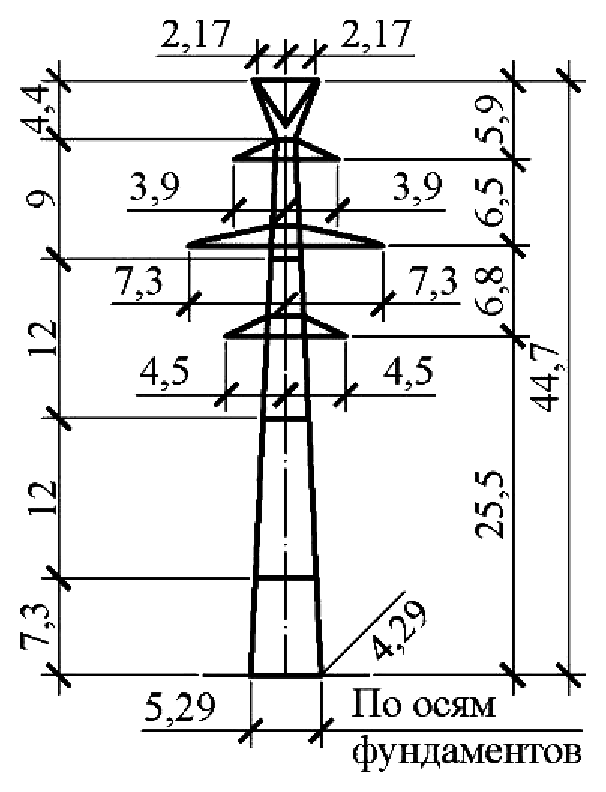

Полная высота — 44,7 м, отметка нижней траверсы — 25,5 м, размер основания — 5,29 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8470 кг без покрытия и 8874 кг с горячим цинкованием. На цинковый слой приходится 404 кг.
Опора П220н-2.3пг выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АСк2у 300/66, АСк2у 400/51, АСВП 403/61, АС 400/51. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
