Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.5т+6.0. Высота 44,1 м, масса 6600 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1
Опора П220н-1.5т+6.0 обеспечивает максимальный габарит подвеса серии и расширенную зону молниезащиты при минимальных расчётных нагрузках от провода. Общая высота — 44,1 м, отметка нижней траверсы — 32 м, размер основания — 4,47 м; расчётный провод — АС 240/32.
Масса металлоконструкции по чертежу КМ — 6295 кг, с горячим цинкованием — 6600 кг. Это на 294 кг меньше, чем у П220н-1.1т+6.0 того же габарита, и на 799 кг меньше, чем у самого нагруженного исполнения П220н-1.4т+6.0.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ1. Район по гололёду — I–III. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Сочетание «высокая опора + лёгкий провод + тросостойка» типично для распределительных линий 220 кВ, пересекающих инфраструктурные объекты в грозоопасных районах. Пропускная способность здесь не требует крупных сечений, а требования к габариту и молниезащите определяются внешними условиями — и серия позволяет учесть их независимо друг от друга.
Цинковое покрытие массой 305 кг наносится погружением деталей в расплав и не требует возобновления в течение всего эксплуатационного периода линии.
В том же расчётном исполнении выпускаются П220н-1.5т-8.6 (29,5 м) и П220н-1.5т (38,1 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.5т+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

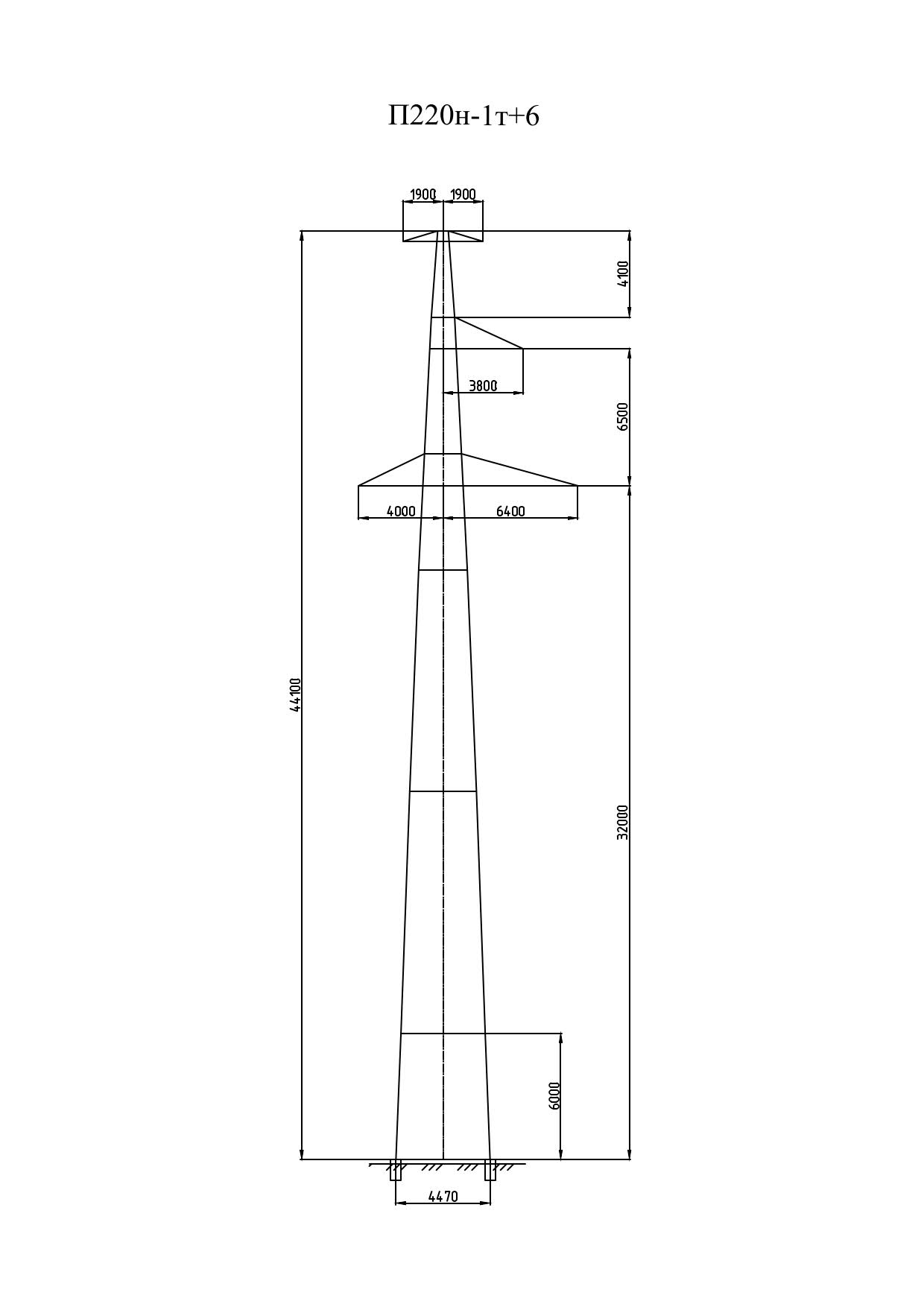

Полная высота — 44,1 м, отметка нижней траверсы — 32 м, размер основания — 4,47 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6295 кг без покрытия и 6600 кг с горячим цинкованием. На цинковый слой приходится 305 кг.
Опора П220н-1.5т+6.0 выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
